Több MPPT-s PV rendszerek ellenőrző műszere, MPP300

Tartozék egy- és háromfázisú, egy- és több-sztringes mapelemes rendszer hatásfokának mérésére és adatgyűjtésre

I-V karakterisztika ellenőrző és IVck teszter, HTItalia MPP300

I-V karakterisztika ellenőrző és IVck teszter, HTItalia MPP300

  • 3 MPPT-s rendszerek elemzése
  • Kompatibilis a SOLAR300N és a SOLAR I-V-vel
  • Beépített újratölthető telep

Az MPP300 a SOLAR300N és a SOLAR I-V műszerek speciális tartozéka egy- és háromfázisú napelemes rendszerekben akár 3 MPPT-s rendszer egyidejűleg történő mérésére.
Egy mester készülékkel együtt (SOLAR300N, SOLAR IV-400w, SOLAR IV-500w, SOLAR I-Ve) az MPP300 ideális megoldás a napelemes rendszerek esetleges alacsony hatásfokával kapcsolatos lehetséges problémák tesztelésére és elemzésére.

MPPT-s rendszerekre vontkozó további info

Jellemző tulajdonságok:

Egy, vagy több MPPT inverterrel rendelkező napelemes rendszerek mérése - egy / három fázisú AC kimenet

  • A készülék SOLAR300N és a SOLAR I-V eszközökkel történő használata
  • 3 DC feszültség és áram mérése
  • A DC string és az összes DC teljesítmény mérése
  • 3 ACtrms feszültség és áram mérése
  • A teljes AC teljesítmény mérése
  • A besugárzás mérése [W / m2] a SOLAR-02 egységhez csatlakoztatott referenciacellával
  • A panel és a környezeti hőmérséklet mérése a SOLAR-02-hez csatlakoztatott PT300N szondával
  • PV rendszer paraméterinek gyűjtése 5 s-től 60 percig programozható Integrálási idővel
  • Műveletek LED jelzéssel
  • Belső memória az adatok mentéséhez
  • RF interfész az adatok továbbítására a SOLAR I-V műszerre és a SOLAR-02 távegységre
  • USB interfész az adatok adatátviteléhez a SOLAR300N készülékre

Pontosság megadása: ±[% leolvasott értékre (LÉ) + utolsó digitek száma)], 23°C ±5°C, ≤80% RH

DC feszültség

  • Tartomány: 10.0... 999.9 V
  • Felbontás: 0.1 V
  • Pontosság: ±(0.5% MÉ + 2 digit)

AC TRMS feszültség (fázis-semleges vezető, 1-m és 3-fázisú rendszer)

  • Méréstartomány / felbontás: 10.0... 346.0 V / 0.1 V
  • Frekvencia: 42.5... 69 Hz
  • Pontosság: ±(0.5% MÉ + 2 digit)
  • Csúcstényező: max. 1.5

AC TRMS feszültség (fázis-fázis vezető)

  • Méréstartomány / felbontás: 50.0... 594.0 V / 0.1 V
  • Frekvencia: 42.5... 69 Hz
  • Pontosság: ±(0.7% MÉ + 2 digit)
  • Csúcstényező: max. 1.5

DC árammérés mV kimenetű lakatfogó adapterrel

Tartomány (mV) Felbontás Pontosság
5.0... 319.9 mV 0.1 mV ±(0.5% MÉ + 0.06% FS)
320.0... 999.9 mV ±0.5% MÉ
  • Túlterhelés védelem: 10 V
  • ≤5mV feszültségnél nulla jelzés

ACtrms árammérés mV kimenetű standard lakatfogó adapterrel

Tartomány (mV) Felbontás (mV) Pontosság
5.0... 219.9 0,1 ±(0.5% MÉ + 0.06% FS)
220.0... 999.9 ±0.5% MÉ
  • Frekvencia: 42.5… 69 Hz
  • Csúcstényező: max. 1.5
  • Túlterhelés védelem: 10 V
  • ≤5mV feszültségnél nulla jelzés

AC TRMS current árammérés FLEX 8.5 µV/A - FS 100A kimenetű flexibilis lakatfogó adapterrel

Tartomány (mV) Felbontás (mV) Pontosság
0.008... 8.50 0.001 ±(0.5% MÉ + 7 digit)
  • Frekvencia: 42.5… 69 Hz
  • Csúcstényező: max. 1.5
  • Túlterhelés védelem: 10 V
  • ≤1 A nulla jelzés

AC TRMS current árammérés FLEX 8.5 µV/A - FS 1000A kimenetű flexibilis lakatfogó adapterrel

Tartomány (mV) Felbontás (mV) Pontosság
0.085... 85.0 0,01 ±(0.5% MÉ + 15 digit)
  • Frekvencia: 42.5… 69 Hz
  • Csúcstényező: max. 1.5
  • Túlterhelés védelem: 10 V
  • ≤5 A nulla jelzés

DC teljesítménymérés (Vmeas >150V)

Méréstartomány (kW) Felbontás (kW) Pontosság
FS lakatfogó: 1... 10 A
0.000... 9.999 0.01 ±(0.7% MÉ+3 digit)
(Imeas <10% FS)
10.00... 99.99 0.001
FS lakatfogó: 10... 100 A
0.000... 99.99 0.1 ±(0.7% MÉ+3 digit)
(Imeas <10% FS)
100.0... 999.9 0.01 ±(0.7% MÉ)
(Imeas ≥10% FS)
FS lakatfogó: 100... 1000 A
0.0... 999.9 1 ±(0.7% MÉ)
(Imeas ≥10% FS)
1000... 9999 0.1
  • Vmeas = mért teljesítményre vonatkoztatott feszültség
  • Imeas = mért teljesítményre vonatkoztatott áram

AC teljesítménymérés (Vmeas >200V, PF=1)

Méréstartomány (kW) Felbontás (kW) Pontosság
FS lakatfogó: 1... 10 A
0.000... 9.999 0.01 ±(0.7% MÉ+3 digit)
(Imeas <10% FS)
10.00... 99.99 0.001
FS lakatfogó: 10... 200 A
0.000... 99.99 0.1 ±(0.7% MÉ+3 digit)
(Imeas <10% FS)
100.0... 999.9 0.01 ±(0.7% MÉ)
(Imeas ≥10% FS)
FS lakatfogó: 200... 1000 A
0.0... 999.9 1 ±(0.7% MÉ)
(Imeas ≥10% FS)
1000... 9999 0.1
  • Vmeas = mért teljesítményre vonatkoztatott feszültség
  • Imeas = mért teljesítményre vonatkoztatott áram

Általános műszaki adatok

TÁPLÁLÁS

  • Beépített újratölthető Li-ION akkumulátor (3,7 V, 1900 mAh)
  • Működési idő egy töltéssel: > 3 óra
  • Mérés egy töltéssel (SOLAR-02-vel): kb. 1,5 óra (PI = 5 s); kb. 8 nap (@ PI = 600 s)
  • Külső táplálás: AC / DC adapter 100–240 V 50/60 Hz / 5 V DC

AZ RF MODUL JELLEMZŐI

  • Frekvenciatartomány: 2.400 ÷ 2.4835GHz
  • R & TTE kategória: 1. osztály
  • Maximális átviteli teljesítmény: 30µW
  • Maximális RF csatlakozási távolság: 1m

MEMÓRIA ÉS KÜLSŐ INTERFÉSZ

  • Memóriakapacitás: 2 MB
  • Integrációs periódus (IP): 5,10, 30, 60,120, 300, 600, 900,1800, 3600 s
  • RF interfész: a SOLAR I-V / SOLAR-02 egységek csatlakoztatásához
  • USB interfész: a SOLAR300N egység csatlakoztatása

MECHANIKAI JELLEMZŐK

  • Méretek: 300 x 265 x 140 mm
  • Súly (teleppel együtt): 1,2 kg
  • Védelmi index: IP40

KÖRNYEZETI FELTÉTELEK

  • Referencia-hőmérséklet: 23°C ± 5°C
  • Üzemi hőmérséklet: 0... 40 ° C
  • Megengedett relatív páratartalom: ≤80% RH
  • Tárolási hőmérséklet: -10... 60°C
  • Tárolási páratartalom: ≤80% RH

VONATKOZÓ SZABVÁNYOK

  • Érintésvédelem: IEC / EN61010-1
  • Tartozékok érintésvédelme: IEC / EN61010-031
  • Szigetelés: kettős szigetelés
  • Szennyezettség: 2
  • Mérési kategória: CAT III 1000 V DC, max. 1000 V DC bemenetek között
  • CAT IV 300 V váltakozó feszültség a talajhoz, max. 600 V váltakozó áramú bemenetek között
  • Maximális működési magasság: 2000m
  • Ez a készülék megfelel a 2006/95 / EK kisfeszültségű irányelv (LVD) és a 2004/108 / EK EMC irányelv követelményeinek

Készülékkel szállított tartozékok

íHasználati útmutató

Használati útmutató

Kalibrációs jegyzőkönyv

Kalibrációs jegyzőkönyv

BORSA2051, Puha hordtáska

BORSA2051

Puha hordtáska

Mérőkábel készlet, KITMPPACW

KITMPPACW

Mérőkábel készlet

Műszaki adatok
Mérőlkábel készlet, KITMPPDCW

KITMPPDCW

Mérőkábel készlet

Műszaki adatok

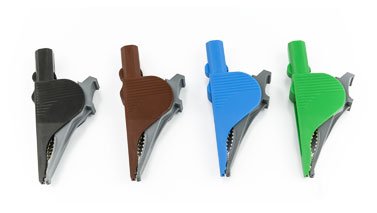

Krokkodil csipesz készlet, KITMPPACC

KITMPPACC

Mérőkábel készlet

Műszaki adatok
Krokkodil csipesz készlet, KITMPPDCC

KITMPPACC

Mérőkábel készlet

Műszaki adatok

A0055

Hálózati adapter / teleptöltő

Műszaki adatok
USB kábel, C2007

C2007

USB kábel

Külön rendelhető tartozékok

Hordszíj SP0500

SP0500

Hordszíj nyakba akasztáshoz

HT96U

Szivárgóáram-mérő AC lakatfogó

Műszaki adatok

HT97U

Szivárgóáram-mérő AC lakatfogó

Műszaki adatok

HT98U

AC lakatfogó

Műszaki adatok

HP30C2

AC lakatfogó

Műszaki adatok

HP30C3

AC lakatfogó

Műszaki adatok

HP30D1

DC lakatfogó

Műszaki adatok

HT4004

AC/DC lakatfogó

Műszaki adatok

HT4004P

DC lakatfogó

Műszaki adatok

HT4005K

AC lakatfogó

Műszaki adatok

HT4005N

AC lakatfogó

Műszaki adatok

HTFLEX33E

Felxibilis AC lakatfogó

Műszaki adatok

HTFLEX35

Felxibilis AC lakatfogó

Műszaki adatok

606-IECN

606-IECN: Mágneses csatlakozó hüvely

Műszaki adatok
Kábel adapter, ACON3F4M

ACON3F4M

Kábel adapter
