Adatgyűjtő, regisztráló és ki/bemeneti (I/O) modul
HTItalia, Lumel adatgyűjtő és I/O modul, Camille Bauer regisztráló
Funkció szerint
Adatgyűjtő (HTItalia, AOIP, Lumel)
HTItalia
XL421
ACtrms áram adatgyűjtő 1-fázisú rendszerekhez
TRMS AC árammérés 2500A-ig
Programozható mintavételi gyakoriság
Adatgyűjtés max. 1820 napig
Adatgyűjtés kézi aktiválása
Alacsony telepfeszültség jelzése
A működés jelzése LED-del
RS-232 interfész
Programozás DATALINK szoftverrel
A gyűjtött adatok megtartása telepek nélkül is
HTItalia
XL422
ACtrms áram adatgyűjtő 3-fázisú rendszerekhez
TRMS AC árammérés 2500A-ig
Programozható mintavételi gyakoriság
Adatgyűjtés max. 455 napig
Adatgyűjtés kézi aktiválása
Alacsony telepfeszültség jelzése
A működés jelzése LED-del
RS-232 interfész
Programozás DATALINK szoftverrel
A gyűjtött adatok megtartása telepek nélkül is
HTItalia
XL423
ACtrms feszültség adatgyűjtő 1-fázisú rendszerekhez
TRMS AC feszültségmérés 600 V-ig
Programozható mintavételi gyakoriság
Adatgyűjtés max. 1820 napig
Adatgyűjtés kézi aktiválása
Alacsony telepfeszültség jelzése
A működés jelzése LED-del
RS-232 interfész
Programozás DATALINK szoftverrel
A gyűjtött adatok megtartása telepek nélkül is

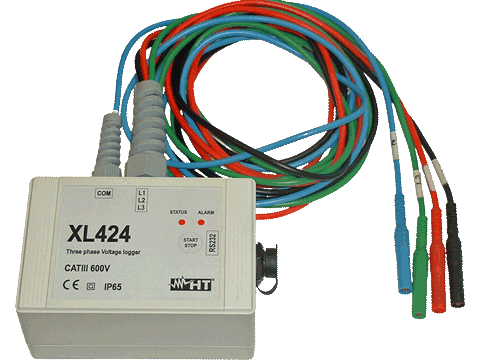

HTItalia
XL424
ACtrms feszültség adatgyűjtő 3-fázisú rendszerekhez
TRMS AC feszültségmérés 600 V-ig
Programozható mintavételi gyakoriság
Adatgyűjtés max. 455 napig
Adatgyűjtés kézi aktiválása
Alacsony telepfeszültség jelzése
A működés jelzése LED-del
RS-232 interfész
Programozás DATALINK szoftverrel
A gyűjtött adatok megtartása telepek nélkül is

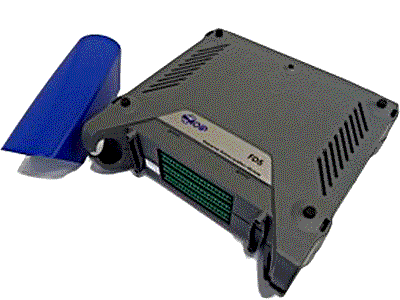

AOIP
FRONTDAQ FD5
Univerzális többcstornás adatgyűjtő
5, 10, 15 szinkronizált differenciál és univerzális analóg bemenet
0... 100 V DC, 0/4... 20 mA DC, 0... 200 kOhm, Pt100/1000, Ni100, Cu10, frekvenciamérés
Beépített kiértékelő és programozó szoftver
Max. 400 mintavétel/s/csatorna
Kalkulációs csatornák
Max. 1 000 000 mért érték tárolása a memóriában, vagy SD kártyán, vagy USB eszközön
Web szerver, Ethernet interfész
2 analóg kimenet (0-10V), 5 TTL I/O, 2 kimeneti relé
Valós idejű felügyeleti és követő szoftver: VISULOG (nem szükségéges a használathoz)

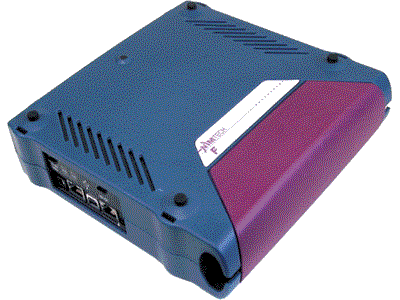

AOIP
FRONTDAQ FD20
Univerzális többcstornás adatgyűjtő
20 analóg univerzális, szinkronizált, skálázható bemenet (ax+b) választható mértékegységgel
Feszültségmérés ±10 V (11 tartomány), K/T/J/N/E/R/S/B hoelem, erőmérő cella
Árammérés: 0-20 mA és 4-20 mA
Ellenállásmérés: Pt100/500/1000, 35-2500 ?
Max. 7680 minta/s/csatorna, a használt csatornák számától függetlenül
4 analóg kimenet (0-10 V), 20 TTL be-/kimenet
Beépített Webszerver és Network Monitor a Frontdaq IP címének ellenőrzéséhez
A gyűjtött adatok exportálása ASCII, CSV, Excel XML, stb. formátumban
Memória: max. 600 000 mért érték/csatorna, bővítés külso CF kártyával
TCP/IP, RS232, RS485, GPSto, WIFI interfész
Lumel
Adatgyűjtő, PD22
Folyamat paraméterek kiolvasása a csatlakoztatott eszközökből
Adatok (max. 390 0000) archiválása megadott időközönként, melyek a master rendszer kérésére hozzáférhetők
Vész-események archiválása (44400 esemény)
Adatcsere a master rendszer és az eszköz között (adatkiolvasás, paraméter beállítás)
Két RS485 bemeneti port
RS485, RS232 és USB kimeneti port
Adatgyűjtő, papír mentes regisztráló
Regisztrálók panelbe építhető kivitelben, (Lumel és Camille Bauer)
Lumel
KD7
Papírmentes regisztráló, adatgyűjtő, KD7
Max. 24 mérő csatorna
12 analóg bemenet (programozható és standard)
6, vagy 32 riasztási kimenet
8, vagy 16 digitális bemenet
4, vagy 8 analóg kimenet
Számjegyes, analóg, diagram és oszlopdiagram megjelenítés
RS-232, RS-485 és USB
ETHERNET, WWW és FTP szerver, MODBUS SLAVE TCP/IP
Intuitív menürendszer - LCD TFT 5.7"-os érintő képernyő
Adatgyűjtés CF memória kártyára, 4 GB-ig
IP65 mechanikai védettség
PC szoftverek
Különböző hozzáférési szintek
Lumel
KD8
Papírmentes regisztráló, adatgyűjtő
3, vagy 6 galvanikusan elválasztott analóg programozható bemenet
6, vagy 12 riasztási kimenet (csatornánként 2)
4, vagy 8 digitális bemenet
Számjegyes, analóg, diagram és oszlopdiagram megjelenítés
Intuitív menürendszer - LCD TFT 5.7"-os érintő képernyő
Adatgyűjtés CF memória kártyára, 4 GB-ig
6 MB belső memória adattámogatással
IP65 mechanikai védettség
RS-485 és USB interfész
MS Windows® CE OP rendszer
PC szoftverek
Különböző nyelvevü menü
Lumel
N30B
Táblába építhető digitális adatgyűjtő
Adatkiolvasás és adatgyűjtés RS485 vonalon
2 x RS485, Modbus RTU, (Master / Slave)
3-színű kijelző, 3 tartományban programozható kijelző szín
21-pontos egyedi karakterisztika (kijelzés skálázásható)
.
Belső memória
Adatarchiválás max. 4 GB MMC/SD kártyára
Adatarchiválás PC-n MySQL adatbázisba
Analóg kimenet (0… 10 V, vagy 0/4… 20 mA)
.
Memória megtelt jelzése
RTC időbélyeg (DST) automatikus állítás

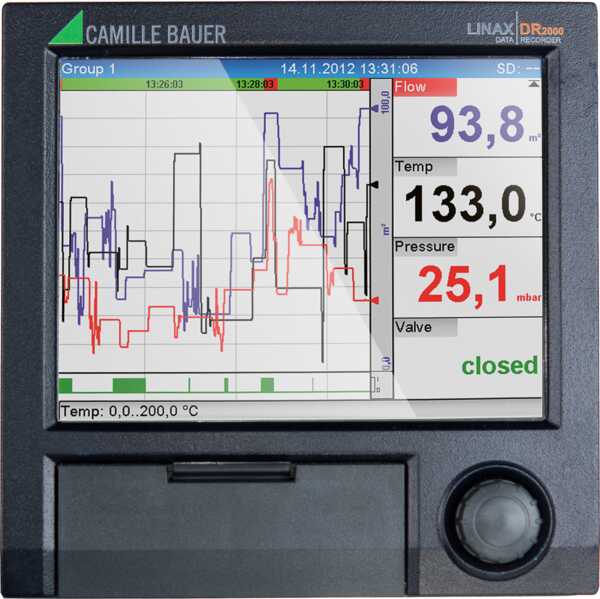

Camille Bauer
LINAX DR2000
Papírmentes regisztráló, adatgyűjtő
12 univerzális analóg és 6 digitális bemenet
30, bármelyik bemenethez hozzárendelhető risztási érték
Görbék, táblázat, oszlopdiagram kijelzési módok
Adatgyűjtés 128 MB belső memóriába, SD kértyára, vagy USB stick-re
Modem és Ethernet Modbus TCP/RTU slave
Nagy-féynerejű 5.7”-os TFT kijelző
Haártértékek tárolás és kijelzés
6 riasztási relé
4 matematikai csatorna (opció)
Jegyzőkönyv készítő szoftver
Kimeneti-bemeneti (I/O) modul (Lumel)
SM1
2-csatornás analóg I/O bemeneti modul
Szabványos ipari jelek és hőmérséklet (Pt100) konvertálása RS485 / Modbus formátumba 2 csatornán
Programozható mérési karakterisztika
TS35 DIN-sínre pattintható
Matematikai funkciók a csatornák között és magán a csatornán
SM2
4-csatornás analóg I/O bemeneti modul
Szabványos ipari jelek és hőmérséklet (Pt100) konvertálása RS485 / Modbus formátumba 4 csatornán
Programozható mérési karakterisztika
TS35 DIN-sínre pattintható
Matematikai funkciók a csatornák között és magán a csatornán
2 programozható OC kimenet
Teljes galvanikus elválasztás a bemenetek között
SM3
I/O Bemeneti modul logikai vagy számláló bemenettel
Fogyasztási adatok (víz, gáz, elektromos energia, stb.) Továbbítása digitális formátumban monitor rendszerek és PLC-k felé
Logikai állapotok, vagy impulzusok konvertálása RS485 / Modbus formátumba 2 csatornán
2 programozható bemenet (logikai szint, vagy pulzus számlálás)
Kiegészítő számláló alaphelyzetbe állítási lehetőséggel
Számláló állapota nem-felejtő memóriába mentve
TS35 DIN-sínre pattintható
SM4
RS485 I/O bemeneti modul logikai kimenetekkel
Az SM4 modul feladata a maszter egységtől (mérőegység, PLC) az RS485 interfészen keresztül kapott logikai állapotoknak megfelelően vezérelni a végrehajtó szerveket
4 relé, vagy 8 OC (nyitott kollektoros) kimenet
Konfigurálás az RS485/232 interfészen keresztül az ingyenes LPConfig szoftverrel
A relé kimenetek teljes galvanikus elválasztása
TS35 DIN-sínre pattintható
SM5
RS485 I/O kimeneti modul logikai bemenetekkel
Az SM5 logikai bemenetekkel rendelkező modul a bemeneti logikai állapotokat a számítógéppel vezérelt rendszer számára RS-485 interfészen keresztül továbbítja
8 relés logikai bemenet
A bementek állapotát LED-ek jelzik
Konfigurálás az RS485/232 interfészen keresztül az ingyenes LPConfig szoftverrel
A relé kimenetek teljes galvanikus elválasztása
TS35 DIN-sínre pattintható
(PLC), SMC
Programozahtó logikai vezérlő (PLC)
Vezérlő algoritmus létrehozása IEC 61131-1 szerinti ST nyelven (CPDev szoftver csomag)
A létrehozott algoritmus off-line és online szimulációja (CPDev szoftver csomag)
Kommunikáció egy osztott rendszerben az SM sorozatú I/O modulokkal, és egyéb vezérlő és mérő rendszerekkel RS485 interfész segítségével Modbus protokoll (ASCII/RTU)
Funkcionális blokkok gazdag könyvtára, saját könyvtár létrehozási lehetősége
RTC vezérlés
TS35 DIN-sínre pattintható
S4Ai
Analóg bemeneti modul
4 analóg jel (standard jelek, Pt100/500/1000, hőelemek) átalakítása RS-485 Modbus formátummá
Bemeneti jelek egyedi karakterisztika szerinti programozhatósága
Modbus Slave működés
Csatlakozás belső RS-485 vonalon
Két programozható riasztási kimenet
Matematikai funkciók: összeadás, kivonás, szorzás, osztás, átlagolás, minimum és maximum érték
Két virtuális mérőcsatorna matematikai funkciók végrehajtásához a csatornákon, vagy a két mérőcsatorna között
Programozható működési időszámláló
TS35 sínre pattintható kivitel
Galvanikus elválasztás a 2 csoportra osztott bemenetek között
USB interfész segítségével konfigurálható (táplálás nélkül)
