Digitális tárolós oszcilloszkóp és spektrum analizátor

Micsig és Instek kézi oszcilloszkóp

Digitális tárolós kézi oszcilloszkóp, MS200 sorozat

Digitális tárolós kézi oszcilloszkóp, MS200 sorozat

Sávszélesség:
70 / 100 / 150 / 200 MHz

Csatornák száma: 2
Érzékenység: 5 mV/osztás - 50 V/osztás
5.6"-os TFT LCD érintő képernyő
Nagy felbontás, 640*480
1 GSa/s valós-idejű mintavételezési sebesség
240 Kpts memória mélység
Oszcilloszkóp, multiméter, és hullámforma tároló
4~5 órás folyamatos működés Li-Ion telepről
Soros busz triggger UART/RS232, RS422/RS485, LIN, CAN, SPI, I2C vonalakhoz
Teljes távvezérlés és adatátvitel a ScopeSuite szoftver segítségével
Beltéri és kültéri képernyő módok
USB Slave és USB Host interfész
Gyors segítség a kijelzőn

Adatlap
Digitális tárolós kézi oszcilloszkóp, MS300 sorozat

Digitális tárolós kézi oszcilloszkóp, MS300 sorozat

Sávszélesség:
100 MHz ~ 200 MHz

Csatornák száma: 2 elektromosan elválasztva
Érzékenység: 5 mV/osztás - 50 V/osztás
Oszcilloszkóp, multiméter, és hullámforma tároló
5.7"-os TFT LCD érintő képernyő
Egymástól elszigetelt oszcilloszkóp és multiméter bemenetek
Nagy felbontás, 640*480
1 GSa/s valós-idejű mintavételezési sebesség
240 Kpts memória mélység
4~5 órás folyamatos működés Li-Ion telepről
Soros busz triggger UART/RS232, RS422/RS485, LIN, CAN, SPI, I2C vonalakhoz
Távvezérlés és adatátvitel a ScopeSuite szoftverrel
Beltéri/kültéri képernyő mód
USB Slave és USB Host interfész
Gyors segítség a kijelzőn

Adatlap
Digitális tárolós kézi oszcilloszkóp, MS500 sorozat

Digitális tárolós kézi oszcilloszkóp, MS500 sorozat

Sávszélesség:
100 MHz ~ 200 MHz

Csatornák száma: 2 elektromosan elválasztva
Érzékenység: 5 mV/osztás - 50 V/osztás
5.7"-os TFT LCD érintő képernyő
Elszigetelt oszcilloszkóp és multiméter bemenetek
Nagy felbontás, 640*480
1 GSa/s valós-idejű mintavételezési sebesség
240 Kpts memória mélység
4~5 órás folyamatos működés Li-Ion telepről
Soros busz triggger UART/RS232, RS422/RS485, LIN, CAN, SPI, I2C vonalakhoz
Különböző videó trigger támogatás PAL, NTSC, SECAM-hoz és HD videó trigger 720P, 1081I és 1080P formátumokhoz
Távvezérlés és adatátvitel a ScopeSuite szoftverrel
Beltéri/kültéri képernyő mód
USB Slave és USB Host interfész
Gyors segítség a kijelzőn

Adatlap

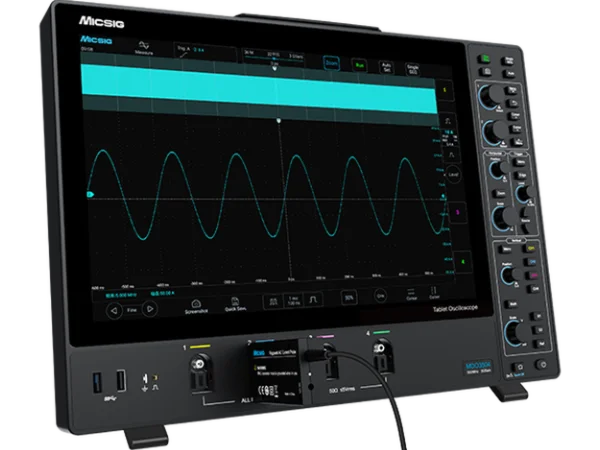

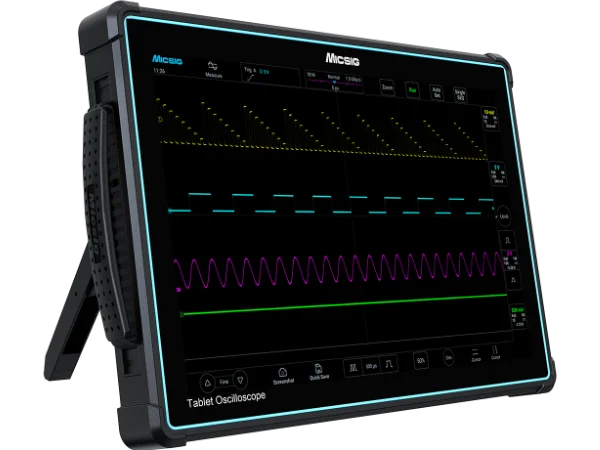

Digitális tábla oszcilloszkóp, tBook sorozat

Digitális tábla oszcilloszkóp, tBook sorozat

Sávszélesség:
100 / 150 /  200 MHz

Csatornák száma: 2, vagy 4 elektromosan elválasztva
Érzékenység: 2 mV/osztás - 5 V/osztás
 10.1”-os, színes, max 1024 * 600 pixeles érintő képernyő
Ultra-vékony kivitel (6 cm), mindössze 1.77 kg
1... 5 GSa/s valós-idejű mintavételezési sebesség
Max. 200 000 wfms/s rajzolási sebesség
8 órás folyamatos működés telepről
Max. 450 Mpts memória mélység
Automatikus kijelzési mód különböző fényességekkel
UART, LIN, CAN, SPI, I2C, I2S, 1553B, és 429 soros busz triggerelés és dekódolás támogatás
WIFI, LAN, USB2.0 csatlakozás és HD video analízis
Beépített 5½ és 6½-digites nagypontosságú multiméter, rekorder és hullámforma generátor

Adatlap
Digitális tárolós kézi oszcilloszkóp, GDS 300/200 sorozat

Digitális tárolós kézi oszcilloszkóp, GDS 300/200 sorozat

Sávszélesség:
70 / 100 / 200 MHz

Két bemeneti csatorna
Érzékenység: 2 mV - 10 V/osztás
Max. 1 GSa/s mintavételezési sebesség
Max. 5M/1M csatornánkénti memória mélység
7"-os 800 x 480 pixeles érintő képernyő többpontos vezérléssel, álló, vagy fekvő kijelzéssel
30 000 hullámforma tárolása, gyűjtő funkció, a mért eredmények visszahívása bármikor
Beépített 50 000/5 000 pontos digitális multiméter V DC/AC, I DC/AC, ellenállás, hőmérsékletmérés és adatgyűjtés módokkal
Beépített számológép, SMD ellenállás kódok, színkód információ, és csillapítás /osztó számító szoftver
USB interfész, belső flash diszk
Opcionális differenciál mérőfej jel-elválasztáshoz

Adatlap

Asztali digitális tárolós oszcilloszkóp

Kézi spektrum analizátor, PSA1302

Digitális tárolós oszcilloszkóp, GDS1000B sorozat

Sávszélesség:
50 / 70 / 100 MHz, 2 vagy 4 csatorna

Függőleges érzékenység 1 mV - 10 V/osztás
1 GSa/s maximális mintavételezési sebesség
Hullámforma frissítési sebesség 50,000wfms/s
10 M max. Memória mélység csatornánként
7”-os 800x480 WVGA LCD, 256-szín
1 Mpts FFT analízis
Nullázó gomb a vízszintes, függőleges eltérítés és trigger szint alaphelyzetbe állításához
Zoom In/Play és Pause funkció
Fejlett trigger funkció
X-Y mód kjelzés
Go/NoGo (JÓ/NEM-JÓ) funkció
Digitális feszültségmérő funkció
Adatgyűjtés funkció
Digitális szűrő
36 mérési paraméter
OpenWave szoftver

Adatlap
Digitális tárolós oszcilloszkóp, GDS2000A sorozat

Digitális tárolós oszcilloszkóp, GDS2000A sorozat

Sávszélesség
300/200/100/70 MHz, 2 vagy 4 bemeneti csatorna

Függőleges érzékenység 1 mV - 10 V/osztás
2 GSa/s max normál és 100 GSa/s ekvivalens mintavételezési sebesség
2 Mpont max. rekordhossz
VPO kijelzési technika
Nagy frissítési sebesség, 80 000 hullámforma/s
Szegmentált memóriás adatgyűjtés és hullámforma keresés
Opcionális 8 vagy 16 kiegészítő digitális csatorna logikai analizátorral (MSO), valamint l2C/SPI/UART soros busz támogatás triggerrel és dekódoló szoftverrel
Bővíthető CAN/LIN, DVM, H-nyújtás, adatgyűjtés és fejlett logikai funkciók
Opcionális 5 és 25 MHz-es funkció generátor
Távvezérlés (standard USB, opció LAN/GPIB)
OpenView szoftver

Adatlap
Digitális tárolós oszcilloszkóp, GDS2000E sorozat

Digitális tárolós oszcilloszkóp, GDS2000E sorozat

Sávszlesség
200/100/70 MHz, 2 vagy 4 bemeneti csatorna

Függőleges érzékenység 1 mV - 10 V/osztás
1GSa/s max valós-idejű mintavételezési sebesség
10 M max. memória mélység
VPO kijelzési technika
Nagy frissítési sebesség, 120 000 hullámforma/s
Szegmentált memóriás adatgyűjtés és hullámforma keresés
8”-os VGA TFT LCD
FFT max. 1 Mpont-tal
Alul- és felül-áteresztő szűrő
Szegmentált memória 29 000 szekcióval és hullámforma keresési funkcióval
I2C/SPI/UART/CAN/LIN soros busz trigger és dekódoló funkció
Adatgyűjtés max. 100 óráig
Távoli internetes adatgyűjtési lehetőség

Adatlap
Digitális tárolós oszcilloszkóp, GDS3000 sorozat

Digitális tárolós oszcilloszkóp, GDS3000 sorozat

Sávszlesség
500/350/250/150 MHz, 2 vagy 4 bemeneti csatorna

2 mV - 5 V függőleges érzékenység
Kettős mintavételezés: 5 GSa/s valós-idejű, és 100 GSa/s ekvivalens-idejű mintavételezési sebesség
VPO technika
8"-os 800x600 felbontású TFT LCD
Egyedi képernyőosztásos technika egyedi beállításokkal minden bemeneti csatornához
3 választható bemeneti impedancia: 50 Ω/75 Ω/1 MΩ
25 kpontos memória minden csatornához
Kurzoros mérések
Opcionális teljesítménymérő és analízis szoftver
Opcionális soros BUS indító és dekódoló szoftver I2C, SPI és UART-hoz
Firmware frissítési lehetőség
RS-232C, USB, Ethernet Port, SVGA Video Port, GPIB

Adatlap

TTi és Instek spektrum analizátor

Kézi spektrum analizátor, PSA1302

Kézi spektrum analizátor, PSA1302

Tartomány: 1MHz... 1300MHz
280kHz vagy 15kHz felbontási sávszélesség
-96dBm tipikus zaj -20dBm referencia szinten
Mérés dBm, dBµV, mV vagy µW-ban
Nulla-tartományú üzemmód AM és FM audio demoduláció üzemmódban
Normál, egyszeres, csúcs-tartás és átlagolásos kijelzési üzemmód
Live, View és Reference kijelzés kontrasztos szinekkel
Abszolút és különbségi értéket kiolvasó kettős marker
Választható csúcs-követő marker mozgás
Frekvencia beállítások és független állapot tárolása
A sweep paraméterek autoamtikus beállítása a talált legmagasabb frekvenciájú jelhez
Korlátlan számú hullámforma, mérési beállítás és képernyőtartalom tárolás
Felhasználói file nevek, valós-idejű időbélyeggel
USB interfészek
Állapot és tartalom-érzékeny help
Több, mint 8-órás telepes működés egyetlen töltéssel

Műszaki adatok
Kézi spektrum analizátor, PSA2702

Kézi spektrum analizátor, PSA2702

Tartomány: 1MHz... 2700MHz
280kHz vagy 15kHz felbontási sávszélesség
-96dBm tipikus zaj -20dBm referencia szinten
Mérés dBm, dBµV, mV vagy µW-ban
Nulla-tartományú üzemmód AM és FM audio demoduláció üzemmódban
Normál, egyszeres, csúcs-tartás és átlagolásos kijelzési üzemmód
Live, View és Reference kijelzés kontrasztos szinekkel
Abszolút és különbségi értéket kiolvasó kettős marker
Csúcs-követő marker mozgás
Frekvencia beállítások és független állapot tárolása
A sweep paraméterek automatikus beállítása a talált legmagasabb frekvenciájú jelhez
Korlátlan számú hullámforma, mérési beállítás és képernyőtartalom tárolás
Felhasználói file nevek, valós-idejű időbélyeggel
USB interfészek
Állapot és tartalom-érzékeny help
Több, mint 8-órás telepes működés egyetlen töltéssel

Műszaki adatok
Kézi spektrum analizátor, PSA3605

Kézi spektrum analizátor, PSA3605

Frekvencia tartomány: 10MHz... 3600MHz
felbontási sávszélesség 300Hz... 10MHz (1:3:10)
<-120dBm teljes zaj -40dBm ref. szintnél és 10kHz RBW (jobb, mint -160 dBm/Hz)
Mérés dBm vagy dBµV, mV vagy µW-ban
Null-tartományú üzemmód AM és FM audio demoduláció módban
Normál, egyszeres, csúcs-tartás és átlagolásos kijelzési üzemmód
Live, View és Reference kijelzés kontrasztos szinekkel
Abszolút és különbségi értéket kiolvasó kettős marker
Csúcs-követő marker mozgás
Frekvenciamérő 10Hz felbontással
Frekvencia beállítások és független állapot tárolás
A sweep paraméterek automatikus beállítása a talált legmagasabb frekvenciájú jelhez
Korlátlan számú hullámforma, mérési beállítás és képernyőtartalom tárolás
Felhasználói file nevek, valós-idejű időbélyeggel
USB interfészek
Állapot és tartalom-érzékeny help

Műszaki adatok
Kézi spektrum analizátor, PSA6005

Kézi spektrum analizátor, PSA6005

Frekvencia tartomány: 10MHz... 6000MHz
Felbontási sávszélesség 300Hz... 10MHz (1:3:10)
<-120dBm teljes zaj -40dBm ref. szintnél és 10kHz RBW (jobb, mint -160 dBm/Hz)
Mérés dBm vagy dBµV, mV vagy µW-ban
Nulla-tartományú üzemmód AM és FM audio demoduláció üzemmódban
Normál, egyszeres, csúcs-tartás és átlagolásos kijelzési üzemmód
Live, View és Reference kijelzés kontrasztos szinekkel
Abszolút és különbségi értéket kiolvasó kettős marker
Csúcs-követő marker mozgás
Frekvenciamérő 10Hz felbontással
Frekvencia beállítások és független állapot tárolása
A sweep paraméterek automatikus beállítása a talált legmagasabb frekvenciájú jelhez
Korlátlan számú hullámforma, mérési beállítás és képernyőtartalom tárolás
Felhasználói file nevek, valós-idejű időbélyeggel
USB interfészek
Állapot és tartalom-érzékeny help

Műszaki adatok
tárolós oszciloszkóp, GDS1000B

Spektrum analizátor,
GSP-730

Tartomány: 150 kHz ~ 3 GHz
Automatikus beállítási funkció
Zajszint: <-100 dBm
RBW tartomány: 30 kHz, 100 kHz, 300 kHz, 1 MHz
ACPR/CHPW/OCBW mérés
3 sugár
Osztott ablak funkció
Határérték-vonal funkció
Távvezérlő szoftver
Bemutató anyag oktatáshoz
Interfészek: USB Device/Host, RS-232C
5.6"-os TFT LCD VGA kimenettel

Műszaki adatok
Spektrum analizátor, GSP-9300B

Spektrum analizátor,
GSP-9300B

Frekvencia tartomány: 9kHz ~ 3 GHz
Frekvencia stabilitás: 0.025ppm és 1ppm öregedés
Beépített előerősítő, 50dB-es osztó és szekvencia funkció
RBW: 1Hz ~ 1MHz
Érzékenység: -149dBm/Hz
Beépített AM/FM demoduláció és anlízis
Beépített P1dB pont, Harmonic, Channel Power, N-dB sávszélesség, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, zaj-marker
Beépített frekvenciamérő, Time Domain Power, kapuzott Sweep
Beépített Spectrogram, topografikus és kettős-kijelzésű üzemmód
Tábvvvezéerlő interfész: LAN, USB, RS-232
Opcionális: Tracking Generator, GPIB Interfész

Műszaki adatok
Spektrum analizátor, GSP-9330

Spektrum analizátor,
GSP-9330

Frekvencia tartomány: 9kHz ~ 3.25GHz
Frekvencia stabilitás: 0.025ppm és 1ppm öregedés
RBW: 1Hz ~ 1MHz (3dB), 6dB EMI Filter: 200Hz, 9kHz, 120kHz, 1MHz
Sweep sebesség: 204us
Érzékenység: -149 dBm/Hz
Beépített AM/FM demoduláció és anlízis
Beépített P1dB pont, Harmonic, Channel Power, N-dB sávszélesség, OCBW, ACPR, SEM, TOI, CNR, CTB, CSO, zaj-marker módok, frekvenciamérő, Time Domain Power, kapuzott Sweep, előerősítő, 50dB osztó, és szekvencia funkció
Beépített EMC pretest funkció, Quasi-Peak/Average EMI detectálási mód, 2FSK analízis, AM/FM/ASK/FSK demoduláció és analízis
Beépített Spectrogram, topografikus és kettős-kijelzésű üzemmód
Távvezérlés EMI mérő szoftver és SpectrumShot
Távvezérlő interfész: LAN, USB, RS-232
Opciók: tracking Generátor, GPIB interfész, telep egység

Műszaki adatok
