Kábelkeresők és kábelteszterek

• Kábelszakadás, rövidzár, nedvesség, stb. okozta kábel-impedancia változás helyének meghatározása
• Automatikus, vagy kézi választású 11 hosszúsági méréstartomány (7-4000 m)
• A hiba fajtájának grafikus, a hibahely távolságának digitális kijelzése
• Automatikus hibahely behatárolás kézi méréstartomány és érzékenység váltással, kézzel indítható, vagy folyamatos mérés
• A max. 4 km kábel egyik végéről mérhető
• Állítható impedancia illesztés
• Automatikus/kézi szkennelés
• Állítható érzékenység és terjedési együttható
• Víz ellen védett kivitel

• Kábelszakadás, rövidzár, nedvesség, stb. okozta kábel-impedancia változás helyének meghatározása
• A hiba fajtájának grafikus, a hibahely távolságának digitális kijelzése
• Automatikus hibahely behatárolás kézi méréstartomány és érzékenység váltással, kézi indítású, vagy folyamatos mérés
• A max. 6 km kábel egyik végéről mérhető
• Állítható impedancia illesztés
• Automatikus/kézi szkennelés
• Állítható érzékenység és terjedési együttható
• Víz és por ellen védett, kivitel
• 320x240 pixeles, színes LCD

• Kábelnyomvonal keresés feszültség mentes, és feszültség (max. 500 Veff) alatt lévő kábeleken

• Kábelkeresés falban, padlózatban, fém kábelvezetőkben stb.
• Kábelszakadás és rövidzár keresése
• Betáplálási pontok és kapcsolók keresése épületben
• Árnyékolt kábel nyomvonalának keresése
• Kábelkeresés fém kábelvezetőkbe
• Biztosítók azonosítása kapcsoló-szekrényekben
• Földbkábelek nyomvonalának keresése
• Vezető anyagú víz és hőtáv csövek nyomvonalának keresése
• Feszültség alatt lévő kábelek érintés mentes keresése

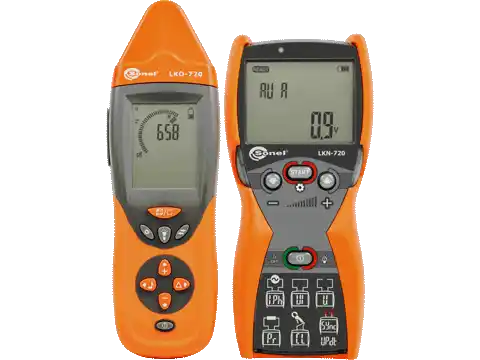

A rendszer képes passzív üzemmódban (LKN-2500 adó használata nélkül) és aktív üzemmódban (LKN-2500 távadó használatával) működni. Az aktív mód lehetővé teszi a jel betáplálását három különböző módon:

• galvanikus
• lakatfogós
• induktív

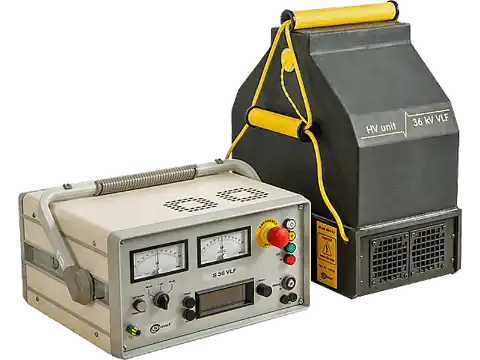

• Kompakt nagy teljesítményű VLF teszter
• Könnyen hordozható 1-2 ember számára
• Menü vezérelt kezelés - OLED kijelző
• Automatikus teszt sorozat
• 1-300 perces időzítő
• Beépített meghibásodás-érzékelés
• Beépített hibajelzés
• Feszültségmérés közvetlenül a HV kimeneteken
• Védőföld csatlakozó
• Nagyfeszültség indítása reteszelt indító kulccsal
• Védelmi áramkör / kijelzés EN 50191 szabvány szerint
• A szivárgóáram mérése a VLF teszt során

• Könnyű kezelhetőség
• Robusztus felépítés, kis súly

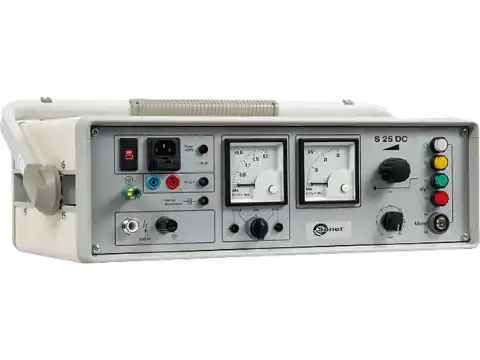

• Időzítő:max. 30/60 perc (típsfüggő)
• Kisütő egység: beépített, ill. külső talajkisütő rúd
• Belső akkumulátortöltő lemerülés elleni védelemmel (S-25 DC)
• Feszültségmérés közvetlenül a nagyfeszültségű kimeneten
• Rövidzár-védett kimenet: elektronikusan limitált kimenő áram (S-25 DC), ill. túláram elleni leoldásos védelem (S-50/80/110 /120 DC)
• Védőföld csatlakozás
• Hálózatfüggetlen használat belső újratölthető teleppel (S-25 DC)

• Max méréstartomány: 8 km (16/32 km opció)
• Holtzóna: 0 m
• Mérési pontosság: 1 m
• Pulzus-szélesség: 40 ns... 10 µs (automatikus)
• Automatikus impedancia illesztés
• Automatikus és kézi erősítés állítás
• Lítium telep, 8 órás működés
• Bridge
• Szigetelési ellenállás: 100 MΩ
• Mérési pontosság: ±1%×kábelhossz
• Mért kábelhossz: max. 9999 m

• Max mérési tartomány: 8 km (16/32 km opció)
• Holtzóna: 0 m
• Mérési pontosság: 1 m
• Pulzus-szélesség: 40 ns... 10 µs (automatikus)
• Automatikus impedancia illesztés
• Automatikus és kézi erősítés állítás
• Lítium telep, működési idő egy töltéssel: 8 óra

• AC/DC feszültség, kapacitás ellenállásmérés
• Szigetelési ellenállás: 30 MΩ

• Kézi méréstartomány: 0~8 km (opció:16 km, 32 km)
• Automatikus méréstartomány: 0~4 km
• Mérési hiba: ±1%
• VOP tartomány: 40~300 m/µs/lépés és 1 m/µs/lépés
• Relatív arány: 0.20~0.99 és 0.01/lépés (opció)
• Kijelző: színes LCD
• Erősítés tartomány: 0~99
• Táplálás: Lítium telep
• Teszt holtzóna: 0 m
• Automatikus impedancia illesztés, és  digitális erősítés-szabályozás
• Automatikus kábelhosszmérés és méréstartomány váltás

• Méréstartomány: 0~8 km (kézi), 0-4 km (automatikus)
• Mérési hiba: ±1%
• Holtzóna: 0 m
• Kijelző: színes LCD
• Port: BNC
• Automatikus impedancia illesztés
• Automatikus digitális erősítés-szabályozás
• Digitális hullámforma automatikus felismerése

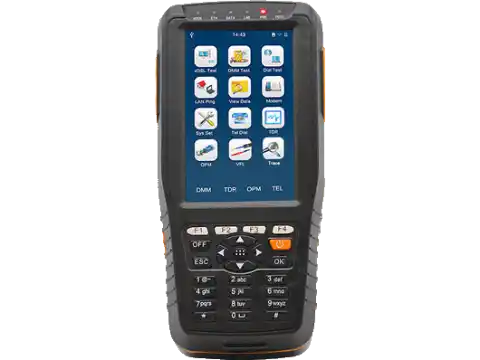

Tesztelhető objektumok: ADSL, ADSL2, ADSL2+, READSL, VDSL2
Opcionális Annex A/M (100 Mbit/s), Annex B (100 Mbit/s), 35B (300 Mbit/s)
Gyors rézteszt DMMel (ACV, DCV, hurok és szigetelési ellenállásmérés, kapacitás és távolságmérés)
Modem emuláció és internetre történő belépés szimulálása
ISP login (felhasználónév / jelszó) és IP Ping teszt (WAN PING teszt, LAN PING teszt)
Fény (LED) és hangjelzés riasztás (kis teljesítmény, PPP, LAN, xDSL)
Az összes multi-protokoll támogatása, PPPoE
Csatlakozás a CO-hoz krokodil csipeszekkel, vagy RJ11-el
Tölthető Li-ion telep
Adatmemória
LCD, menü-vezérelt működés
Automatikus kikapcsolás
Az összes ismert DSLAM-nek megfelel

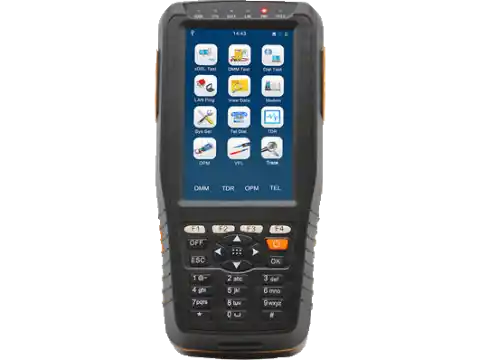

Tesztelhető objektumok: ADSL, ADSL2, ADSL2+, READSL
Gyors rézteszt DMM-el (ACV, DCV, hurok és szigetelési ellenállásmérés, kapacitás és távolságmérés)
Modem emuláció és internetre történő belépés szimulálása
ISP login (felhasználónév / jelszó) és IP Ping teszt (WAN PING teszt, LAN PING teszt)
Fény (LED) és hangjelzés riasztás (kis teljesítmény, PPP, LAN, xDSL)
Az összes multi-protokoll támogatása, PPPoE
Csatlakozás a CO-hoz krokodil csipeszekkel, vagy RJ11-el
Tölthető Li-ion telep
Adatmemória
LCD, menü-vezérelt működés
Automatikus kikapcsolás
Az összes ismert DSLAM-nek megfelel
Szoftveres kiértékelés
Egyszerű, hordozható, olcsó

• Max mérési tartomány: 8 km (16 km/32 km opció)
• Holtzóna: 0 m
• Mérési pontosság: 1 m
• Pulzus-szélesség: 40 ns... 10 µs (automatikus)
• Automatikus impedancia illesztés
• Automatikus és kézi erősítés állítás
• Lítium telep, 8 órás működés

• AC/DC feszültségmérés
• Kapacitásmérés
• Hurok ellenállásmérés
• Szigetelési ellenállásmérés

• Méréstartomány: 0~16 km
• Holtzóna: 0 m
• Legjobb felbontás: 1 m
• Kijelző: színes LCD
• Port: BNC
• Táplálás: Lítium telep
• Automatikus impedancia illesztésl

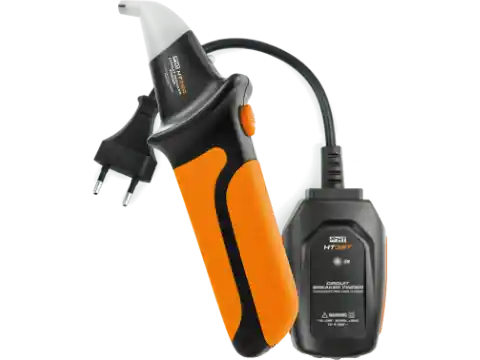

A HT38 két egységből, egy Shuko-dugasszal ellátott adóból (HT38T) és a HT38R vevőből áll. A két egység segítségével feszültség alatt lévő hálózati kábelek szakadási helye határozható meg.

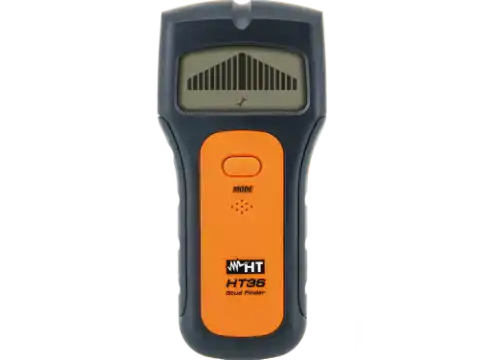

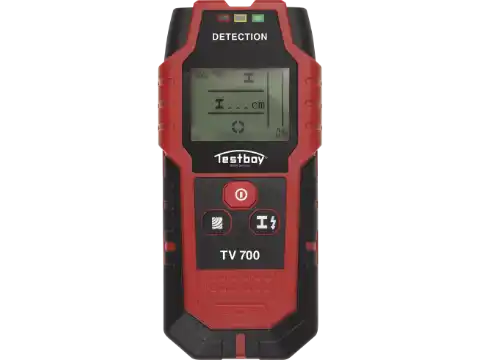

Falba süllyesztett vezető és nem-vezető objektumok (kábelek, tiplik, csövek, stb.) nyomvonalának keresése.

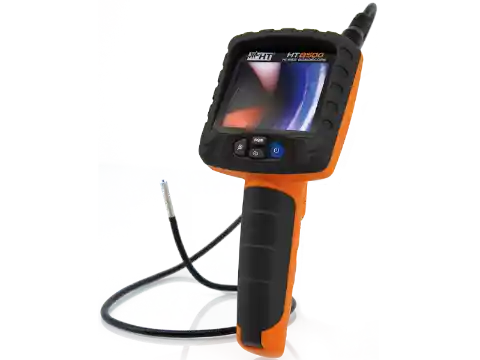

Hordozható digitális endoszkóp a fizikailag nem hozzáférhető (pl. cső) és objektumok szabad szemmel nem látható részein belüli ellenőrzésekre

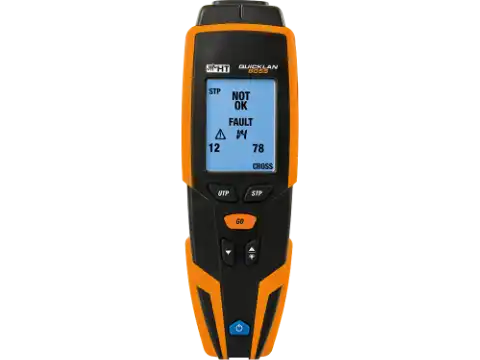

Hálózat-feldertő és kábelhosszmérő sodrott RJ45 csatlakozóval ellátott kábelek (UTP, STP, FTP típusok) az EIA/TIA 568B előírásainak megfelelő gyors ellenőrzésére. Segítségével felderíthetők a helytelen kábelcsatlakozások (felcserélt, keresztező, fordított, stb. bekötések), a kábel ellenőrzése szakadásra, rövidzárra. A mért eredményeket a készülék a belső memóriájában tárolja. A készülékkel ellenőrizhetők koax kábelek is. 4 távellenőrző számozott egységgel lehetőség van a munkahelyeken lévő RJ45 és HUB, vagy az átviteli panelen lévő csatlakozók gyors ellenőrzésére is.

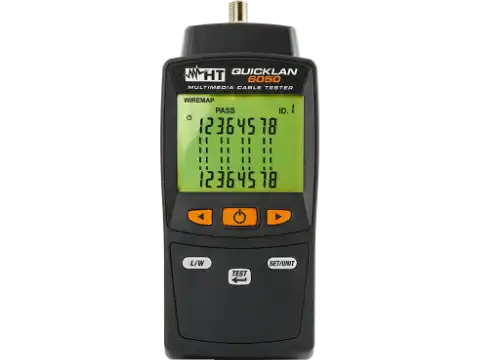

Hálózat-felderítő és kábelhosszmérő sodrott RJ45 csatlakozóval ellátott kábelek (UTP, STP, FTP típusok) az EIA/TIA 568B előírásainak megfelelő gyors ellenőrzésére.Segítségével felderíthetők a helytelen kábelcsatlakozások (felcserélt, keresztező, fordított, stb. bekötések), magának a kábelnek az ellenőrzése szakadásra, rövidzárra. A mért eredményeket a készülék nagyméretű, jól leolvasható LCD-n jeleníti meg. Max. 8 távellenőrző számozott egység lehetőséget ad a munkahelyeken lévő RJ45 és a HUB, vagy az átviteli panelen lévő csatlakozók gyors ellenőrzésére is.

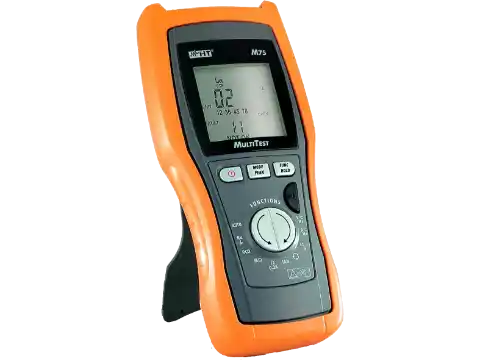

A készülék egy DMM, egy érintésvédelmi(ÉVÉ) műszer és egy LAN teszter kombinációja. A LAN teszter segítségével LAN kábelek bekötése ellenőrizhető. A készülék hiba esetén jelzést ad, melynek alapján a hiba behatárolható. Az M75 egy funkcióválasztó gombbal, nagy, könnyen leolvasható LCD-vel és gumi védőtokkal rendelkezik, amely megóvja a készüléket a kisebb ütésektől. rázkódástól.

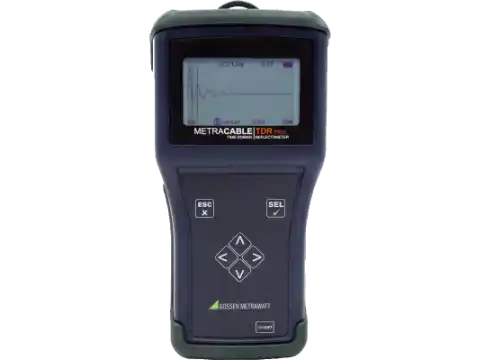

A METRACABLE TDR Pro ideális a kábelhibák azonosítására és osztályozására minden típusú szimmetrikus kábel esetében: csavart érpárú kábelek, 2-eres kommunikációs, koaxiális és elektromos kábelek.

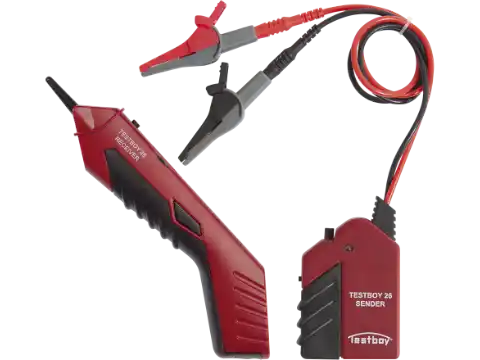

A Testboy 26 kábelkereső készlet leegyszerűsíti a kábelkeresést falakban és kábelcsatornákban. A készülék kábel-felderítési mélysége függ a fal anyagától (pl. tégla, beton), de maximum 1,5 m).
TÜV/GS jóváhagyás
Megfelelés az IEC/EN 61010-1, DIN VDE 0411 szabványoknak
Túlfeszültség kategória max. 400 V

Falba süllyesztett vezető és nem-vezető objektumok (kábelek, tiplik, csövek, stb.) nyomvonalának keresése.

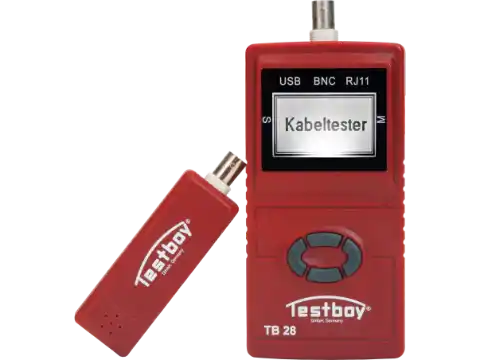

Kézi kábelteszter USB, RJ 11, RJ45 és BNC típusú kábelek és multifunkciós hálózatok ellenőrzésére, valamint a hálózati kábelek hosszmérésére. Az eredmények pontmátrix LCD-n jelennek meg.A készülékkel megállapítható a szabványos kábelek hibája, beleértve a párosítási hibákat is, továbbá a kábelhossz.

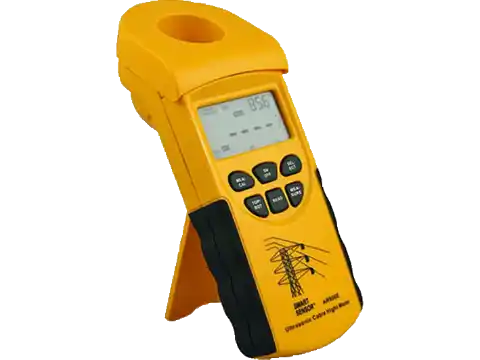

Kéziműszer a kábelbelógás, kábelmagasság különbség és a vezetékek biztonsági távolságának mérésére. A kábelmagasságmérő ultrahangot használ a légkábelek magasságának meghatározására 23 m magasságig. Az AR600E max. 6 vezeték magasságát méri egyszerre.
