Napelemes rendszer ellenőrző műszer, HTItalia SOLAR I-V400w

I-V karakterisztika ellenőrző és IVCK teszter. 1000V/15A, HTANALYSIS™ kompatibilis

Napelemes rendszer ellenőrző műszer, HTItalia SOLAR I-V400w

HTItalia SOLAR I-V400w napelemes ellenőrző műszer jellemzői

  • VDC feszültség és OPC
  • IDC Áram és OPC
  • Max. teljesítmény és OPC (Vmpp >30V, Impp >2A)
  • VDC feszültség (és STC és OPC), IVCK
  • IDC áram (és STC és OPC), IVCK
  • Max. teljesítmény és STC (Vmpp >30V, Impp >2A)
  • Napsugárzás (referencia cellával)
  • Modul hőmérséklet (külső PT1000 érzékelővel)

Az IV-400w lehetővé teszi egy napelemes modul, valamint a teljes napelemes rendszer I-V karakterisztikájának és főbb paramétereinek a helyszínen történő mérését max. 1000 V / 15 A értékig.
A mért adatokat a készülék a referencia feltételek (STC) szerinti értékekre számítja át, majd az így nyert értékeket összehasonlítja a gyártó által a modulra megadott adatokkal. Az összehasonlítás eredményeképpen meghatározható, hogy a modul megfelel-e a gyártó által megadott specifikációnak.
A készülékkel lehetőség van gyors mérés (IVCK) kivitelezésére, a modul/sztring kimeneti kapocsfeszültségének és a rövidrezárási áramának meghatározásához megvilágítási feltételek nélkül is.
A készülék belső adatbázisa tartalmazza a legismertebb PV modulok adatait. Az adatbázist a felhasználó bármikor bővítheti az adatbázis kezelő szoftver, vagy közvetlenül a kezelői interfész segítségével. Az adatok PC-re tölthetők Wi-Fi interfészen keresztül is.

  • I-V, egysezrű kezelés, gyors és könnyű.
  • Nincs szükség hátizsákra vagy laptopra.
  • 128 pontos I-V görbe
  • 1000V max feszültség
  • 15A max áram
  • VOC és ISC
  • AutoSequence™ teszt
  • Belső modul adatbázis
  • HTANALYSIS™ APP
Érzékelők csatlakoztatása távolság korlátozása nélkül.

A besugárzásérzékelő és a hőmérséklet-szonda közvetlenül az I-V400w-hoz csatlakoztatható, de távolról végzett métés esetén, akkor a Solar02 távoli egységet kell használni. Ha az I-V400w és a Solar02 párosítva van, akár 1 km-t is el lehet távolodni a mérs helyétől. Az I-V400w közelébe történő visszatéréskor, a Solar02 közvetlenül a műszerrre tölti fel az érzékelők által mért adatokat.

AutoSequence™. Ellenőrzés sztringről  a sztringre, a kábelek leválasztása nélkül.

Nyissa ki a biztosítékdobozt és végezze el az I-V mérést sztrigről sztringre. Minden egyes mérés (mérés + adatmentés) max.15 másodpercig tart és 1 embert igényel. Az I-V400w napelemes ellenőrző készülék automatikusan elkezdi mérni az I-V görbét, amikor a mérővezetékeket a pozitív és negatív pólushoz érintik. Ehhez csak a KITKELVIN mérővezeték tartozék szükséges.

Moduladatbázis a felhőből az I-V400w napelemes ellenőrző készülékig

WiFi segítségével csatalkoztatva a táblagépet vagy okostelefont a felhőhöz, az I-V400w napelemes ellenőrző készülékben tárolt modulokhoz újabb modulok adhatók, vagy a meglévők módosíthatók, vagy törölhetők. Mindezek a funkciók a TOPVIEW számítógépes szoftveren is elérhetők (készülékkel szállítva).

HTANALYSIS™, HTCLOUD™ és TOPVIEW.

A mérések közvetlenül a HTCLOUD™-ból számítógépen is elvégezhetők. Mindössze annyit kézbe kell venni egy okostelefont vagy táblagépet, megnyitni a HTANALYSIS™ alkalmazást, és csatlakozni az I-V400w napelemes ellenőrző készülékhez WiFi-n keresztül. Az adatok néhány mozdulattal feltölthetők az adatokat a HTCLOUD™-ra, és REAL TIME-ban letölthetők egy  TOPVIEW szoftvert (készülékkel szállítva).futtató PC-re

I-V Curve és még sok egyéb

Mobileszköz segítségével a HTANALYSIS™ segít megérteni a PV telepnél esetlegesen fellépő problémákat

Tudjon meg többet az APP-ról

Töltse le most INGYEN az APP HTANALYSIS™ alkalmazást

VDC feszültség és OPC
  • Tartomány (*): 5.0... 999.9 V
  • Felbontás: 0.1 V
  • Pontosság: ±(1.0% MÉ + 2 digit)
(*) Az I-V karakterisztika és az Rs mérés VDC >15V-nál indul és a pontosság VDC >20V esetére vonatkozik
IDC Áram és OPC
  • Tartomány: 0.10... 15.00 A
  • Felbontás: 0.01 A
  • Pontosság: ±(1.0% MÉ + 2 digit)
Max. teljesítmény és OPC (Vmpp >30V, Impp >2A)
  • Tartomány (*, **): 50... 9999 W
  • Felbontás: 1 W
  • Pontosság: ±(1.0% MÉ + 6 digit)
Vmpp = Max. teljesítmény feszültség, Impp = Max. teljesítmény áram
(*) A teljesítmény max. mérhető értékének tartalmaznia kell az FF értéket (~0.7) > Pmax = 1000V x 10A x 0.7 = 7000 W
(**) Mérés megállítva és a “Thermal instability” (hőmérsékleti instabilitás) üzenet jelenik meg, ha a készülék >700V-ot és >3A-t érzékel, I >- 0.038*V + 37.24 - 0.5
VDC feszültség (és STC és OPC), IVCK
  • Tartomány (***): 5.0... 999.9 V
  • Felbontás: 0.1 V
  • Pontosság (*,**): ±(4.0% MÉ + 2 digit)
IDC áram (és STC és OPC), IVCK
  • Tartomány: 0.10... 15.00 A
  • Felbontás: 0.01 A
  • Pontosság(**): ±(4.0% MÉ + 2 digit)
Max. teljesítmény és STC (Vmpp >30V, Impp >2A)
  • Tartomány (*, **): 50... 9999 W
  • Felbontás: 1 W
  • Globális pontosság (**): ±(5.0% MÉ + 1 digit)
Vmpp = Max. teljesítmény feszültség, Impp = Max. teljesítmény áram
(*) A mérés VDC >15V-nál indul és a pontosság VDC >20V esetére vonatkozik
(**) Mérési feltételek
  • Sugárzás: ≥700W/m2, spektrum AM 1.5, beesési szög a függő-legeshez képest: ≤±25°, cella hőmérséklet: 15... 65°C
  • A globális pontosság magában foglalja a napsugárzás érzékelő és a mérőáramkör hibáját is
Napsugárzás (referencia cellával)
  • Tartomány: 1.0... 100.0 mV
  • Felbontás: 0.1 mV
  • Pontosság: ±(1.0% MÉ + 5 digit)
Modul hőmérséklet (külső PT1000 érzékelővel)
  • Tartomány: -20.0... 100.0°C
  • Felbontás: 0.1 °C
  • Pontosság: ±(1.0% MÉ + 1°C)

ÁLTALÁNOS MŰSZAKI ADATOK

Kijelző és memória
  • Kijelző: háttérvilágított, 128x128 képpontos egyedi LCD
  • Memória kapacitás: 256 kbyte
  • Mentett adatok: 249 karakterisztika (I-V teszt), 999 IVCK
Táplálás
  • SOLAR I-V: 6x1.5V alkáli telep, LR6, AA, AM3, MN 1500
  • Telep élettartam:
    • SOLAR I-V (>249 karakterisztika (I-V teszt), 999 IVCK teszt): kb. 120 óra
    • SOLAR-02: 4x1.5V alkáli telep, AAA LR03
    • SOLAR-02: max. adatgyűjtési idő (@ IP=5s): kb. 1.5 óra
Interfész
  • PC kommunikációs port: optikai USB és Wi-Fi
  • Kommunikáció a SOLAR-02-vel: vezeték nélküli RF (max. távolság 1 m)
Mechanikai adatok
  • Méretek (hossz x szélesség x magasság): 235 x 165 x 75 mm
  • Súly (telepekkel): kb. 1.2 kg
Környezeti feltételek
  • Referencia hőmérséklet: 23°C ± 5°C
  • Működési hőmérséklet: 0… 40°C, <80% RH
  • Tárolási hőmérséklet (telepek nélkül): -10… 60°C, <80% RH
Vonatkozó szabványok
  • Érintésvédelem: IEC/EN61010-1
  • Tartozékok biztonsága: IEC/EN61010-031
  • I-V karakterisztika mérés:
  • IEC/EN60891 (I-V karakterisztika mérés)
  • IEC/EN60904-5 (Hőmérsékletmérés)
  • Kettős szigetelés
  • Szennyezési fokozat: 2
  • Túlfeszültség kategória: CAT II 1000V DC, CAT III 300V AC a földhöz képest, max. 1000V a P1, P2, C1, c2 bemenetek között
  • Használati magasság: max. 2000 m
A készülék megfelel az European Low Voltage Directives 2006/95/EC (LVD), EMC 2004/108/EC, 2011/65/EU (RoHS) directive és 2012/19/EU (WEEE) előírásoknak.
Rövidítések:
  • MÉ = mért értékre vonatkoztatva

Készülékkel szállított tartozékok

HT304, referencia cellaht304

Referencia cella besugárzás méréshez

  • Mérési tartomány: 50 ÷ 1400W / m2
  • Alappontosság: ±3,0% MÉ
  • Cella típusa: monokristály / polikristály
  • Védettség: IP65
  • Méret: 120*85*40mm
  • Súly: 260g
  • Kimeneti csatlakozó: BINDER
Adatlap
KITPVMC3
kitpvmc3

Az adapterpár lehetővé teszi a PVCHECK csatlakoztatását MC3 csatlakozóval ellátott napelemes panelekhez

KITPVMC4
kitpvmc4

Az adapterpár lehetővé teszi a PVCHECK csatlakoztatását MC4 csatlakozóval ellátott napelemes panelekhez

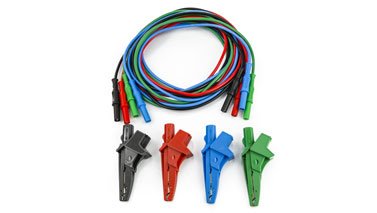

Mérőkábel készlet, KITGSC4
  • 20A / 1000V
  • Kábelhossz: 2 m
  • Krokodil csipesz max. nyílása: 2,3 cm
  • Banán átmérő: 4mm
  • CAT III 1000V

Haználati útmutató és telep

Mérőkábel kábeldobon, piros
Kalibrációs jegyzőkönyv
CE megfelelőségi igazolás
Hordszíj, SP-5100

SP-5100, hordszíj

Kemény hordtáska, VA500
va500

Ideális kemény hordtáska víz, por és durva környezeti hatások ellen. A készüléken kívül az összes tartozéknak is helyet biztosít.

TOPVIEW2006: PC szoftver + USB kábelTOPVIEW2006

PC szoftver + USB kábel

  • Többnyelvű (magyar is) jegyzőkönyv készítő szoftver USB kábellel
  • Kábelhossz: 1.5 m
  • Kommunikációs kábel: USB
  • Kompatibilitás: Windows XP-7-8-10 (32/64 bit)
MCR800, kértyolvasó
M304

Dőlés-szögmérő

Külön rendelhető tartozékok

Napsugárzásmérő, SOLAR-02Solar-02

Távmérő egység

Hőmérséklet érzékelő, PT300N
PT300N

Hőmérséklet érzékelő, Pt100

  • Érzékelő típusa: Pt100
  • Méréstartomány: -50... 105°C
  • Kábelhossz: 1,5 m
  • Kimeneti csatlakozó: Hypertac
  • Pontosság: class B (IEC751 szerint)
kitpvext25m

25m-es hosszabbító kábel I-V, ISC és VOC méréshez

  • 20A / 1000V
  • Hosszabbító kábel csatlakozók: 1066-IEC #
  • Banán átmérő: 4mm
  • CAT IV 600V / III 1000V

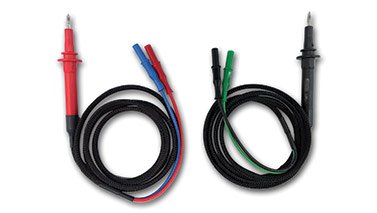

kitkelvin

Kelvin mérőkábelek

A SOLAR I-Ve, I-V500w és I-V400w készülékekkel AUTO módban használva, a kábelkészlet lehetővé teszi az I-V görbe gyors nyomon követését.

  • 15A / 1500V DC
  • Hüvellyel védett hegy
  • Kábelhossz: 1,5 m
  • Hegy hossza: 15 cm
  • Banán átmérő: 4mm (kék / piros és fekete / zöld)
  • CAT II 1000V AC / II 1500V DC
