HÁlózati (teljesítmény) analizátor, HTItalia PQA820

A HTItalia PQA820 hálózati analizátor jellemzői

TRMS feszültség 4 bemenettel a fázisokra és a semleges vezetőre (ha van)
TRMS áram 4 bemenettel a fázisokra és a semleges vezetőre (ha van)
Hatásos, meddő és látszólagos teljesítmény
Hatásos, meddő és látszólagos energia
Teljesítmény tényező és cos-fi
Frekvencia
Legfeljebb 383 paraméter rögzítése egyszerre
Integrációs periódus 5 másodperc és 60 perc között választható
A feszültség és az áram harmonikus elemzése a 49. sorrendig
Feszültség anomáliák (sags, swells) 10ms felbontással
Numerikus adatok elemzése (DMM függvény)
Feszültség és áram grafikus kijelzése (hatókör)
Harmonikus hisztogram
Feszültségek és áramok vektor-diagramja
Feszültség aszimmetria
Előre meghatározott adtgyűjtési beállítások
Beépített memória az adatnaplózáshoz
Wi-Fi és USB interfész
Android / iOS / Windows szoftver
Újratölthető Li-Ion akkumulátor beépített tápegységgel
Vízálló IP65 kemény hordtáska

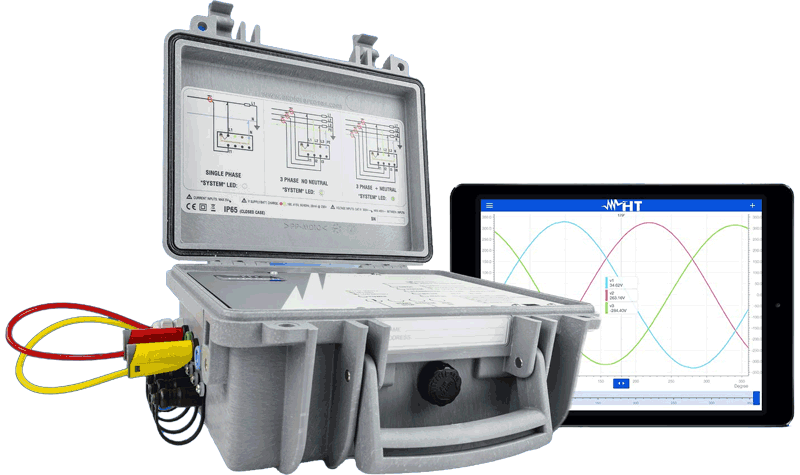

A PQA820 hálózati analizátor az elektromos rendszer legfontosabb paramétereinek egyszerű és széles körű elemzéséhez. Az eszköz csatlakoztatható okostelefonokhoz, táblagépekhez és PDA-khoz (iOS és / vagy Android), Az összes elektromos paraméter numerikusan és grafikusan is megjeleníthető, hullámformák, hisztogramok és phazorok segítségével. A vektordiagram megmutatja a feszültség és a hozzátartozó áram közötti fázisszöget, feltárva a csatlakoztatott terhelések induktív vagy kapacitív természetét. A nagy beépített memória 383 paramétert tárol, így egy hónapnál hosszabb rögzítést biztosít 10 perces integrációs időtartammal: A PQA820 hálózati analizátor alapértelmezés szerint rögzíti az összes paramétert, így elkerülve a hibákat. A felhasználó soha nem felejti el a szükséges paraméterek rögzítését, mivel a PQA820 hálózati analizátor mindent rögzít, miközben kiválasztja a három előre megadott beállítást (egyfázisú, 3-fázisú semleges). A PQA820 tápellátását beépített újratölthető Li-Ion biztosítja felhasználó által választható L-N vagy L-L táptáplálással. A Wi-Fi és az USB interfészek lehetővé teszik a kapcsolatot az okostelefonokkal, táblagépekkel, PDA-kkal és PC-kkel a készülék beállításához, az adatgyűjtés indításához és leállításához, az adatok letöltéséhez és az adatok elemzéséhez. IP65 vízhatlan kemény hordtáska teszi lehetővé a PQA820 kültéri munkavégzésre történő használatát kritikus környezeti feltételek mellett is.

: Táplálás a feszültség bemenetekről

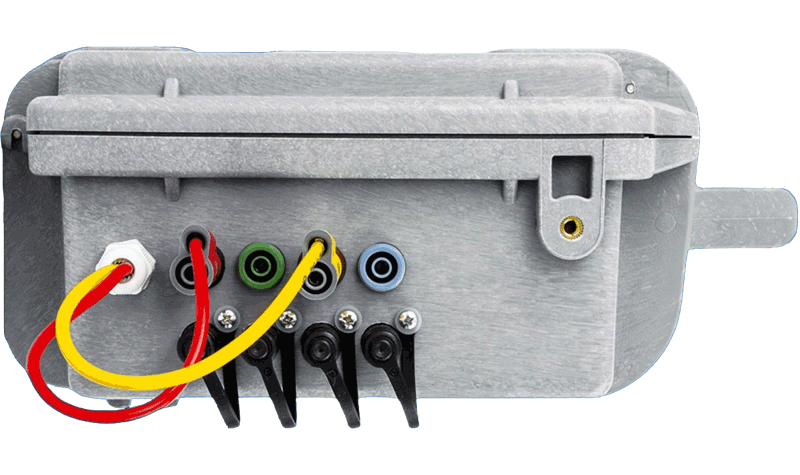

Nincs szükség külső táplálásra. Csak csatlakoztatni kell a PQA 820 hálózati analizátor a sárga és a piros kábeleit a feszültség bemenetekre a belső akkumulátor töltéséhez. A készülék táplálását beépített tölthető Li-Ion telep biztosítja a felhasználó által választható L-N vagy L-L táptáplálással

Hálózatminőség és energia analízis
1- és 3-fázisú rendszerek mérése
383 paraméter rögzíthető egy hónapig
Valós-idejű megjeleítés a HTANALYSIS ™ segítségével
A Wi-Fi és az USB kapcsolat okostelefonokhoz, táblagépekhez, PDA-khoz és PC-khez a PQA820 hálózati analizátor beállításához, az adatgyűjtés indításához / leállításához, az adatok letöltéséhez és elemzéséhez.

: Nincs szükség konfigurálásra

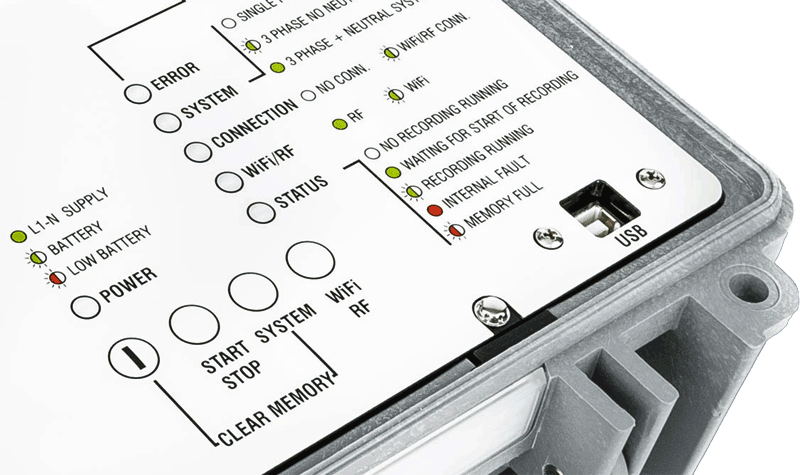

Csak 3 gomb a WiFi, az elektromos rendszer és az adatgyűjtés indítás beállításához, amely elvégezhető okostelefonról, vagy táblagépről is

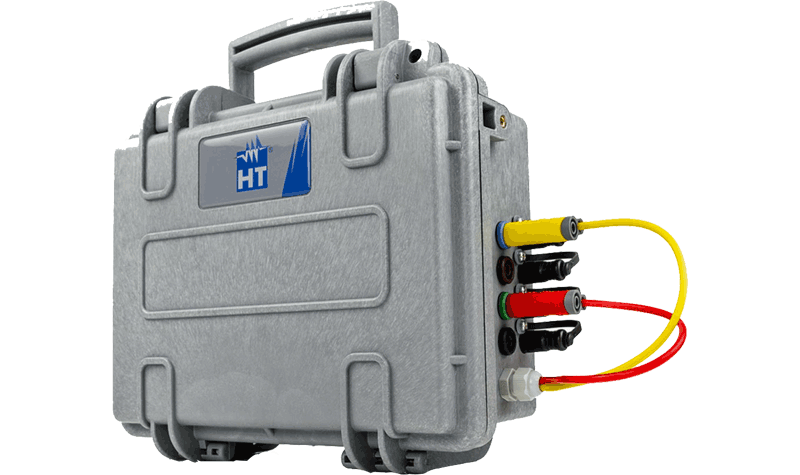

Tartós és praktikus tokozás
A PQA820 hálózati analizátor sérülés ellenni védelmét kemény hordtáska biztosítja. Az IP65 védettségi fokozatnak köszönhetően a készülék durva körülmények között is használható - (lezért fedéllel) por és fröccsenő víz ellen védett.

DC feszültség

Tartomány	Felbontás	Pontosság
10.0... 265.0 V	0.1 V	±(0.7% MÉ + 0.4V)
10V alatt a feszültségmérés eredménye nulla

AC TRMS feszültség, fázis-semleges

Tartomány [V]	Felbontás [V]	Pontosság
10.0... 265.0	0.1	±(0.5% MÉ + 0.2 V)
Max. csúcstényező =1.5 Frekvencia: 42.5... 65.0 Hz 10V alatt a feszültségmérés eredménye nulla

AC TRMS feszültség, fázis-fázis

Tartomány [V]	Felbontás [V]	Pontosság
50.0... 460	0.1	±(1.0% MÉ + 0.2V)
Max. csúcstényező =1.5 Frekvencia: 42.5... 65.0 Hz 10V alatt a feszültségmérés eredménye nulla

Feszültség anomáliák, fázis-semleges

Tartomány [V]	Pontosság feszültség	Pontosság [ms]
15.0... 265.0	±(1.0% MÉ + 2 digit)	±½ ciklus
Felbontás feszültség: 0.2 V Felbontás idő: 10 ms

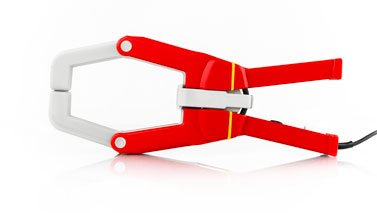

DC TRMS áram külső hagyományos lakatfogóval

Tartomány	Felbontás	Pontosság
5.0... 219.9 mV	1 mV	±(0.5% MÉ + 0.6 mV)
220.0... 999.9 mV	1 mV	±(0.5% MÉ)
Frekvencia: 42.5... 65.0 Hz Az 5 mV-náll kisebb értékhez tartozó áramérték nullának mérve Túlterhelés védelem: 10 V

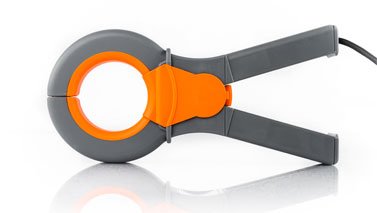

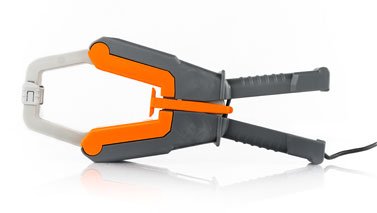

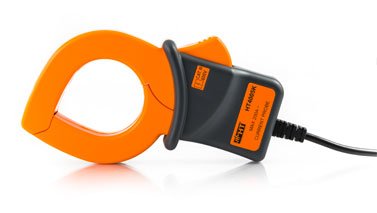

AC TRMS áram külső (hagyományos) lakatfogóval

Tartomány	Felbontás	Pontosság
5.0... 219.9 mV	1 mV	±(0.7% MÉ + 1 mV)
220.0... 999.9 mV		±(0.7% MÉ)
Az 5 mV-náll kisebb értékhez tartozó áramérték nullának mérve Túlterhelés védelem: 10 V

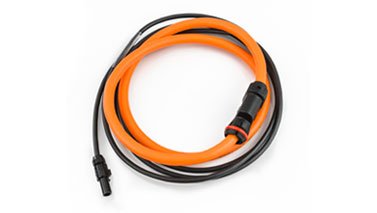

AC TRMS áram külső, flexibilis lakatfogóval - Flex (100A AC tartomány - 85 µV/A)

Tartomány [mV]	Felbontás	Pontosság
0.085...8.50	8.5 µV	±(0.5% MÉ + 0.007 mV)
Max. csúcstényező =1.5 Frekvencia: 42.5... 65.0 Hz Az 1A-nál kisebb áram nullának mérve Túlterhelés védelem: 10 V

AC TRMS áram külső, flexibilis lakatfogóval - Flex (1000A AC tartomány - 85 µV/A)

Tartomány [mV]	Felbontás	Pontosság
0.425...85.0	85 µV	±(0.5% MÉ + 0.15 mV)
Max. csúcstényező =1.5 Frekvencia: 42.5... 65.0 Hz Az 5A-nál kisebb áram nullának mérve Túlterhelés védelem: 10 V

DC teljesítmény (Vmeas>200 V)

Tartomány [W] [Wh]	Felbontás [W] [Wh]	Pontosság
Lakatfogó méréstartománya, 1A≤ FS ≤10A
0.000 k... 9.999 k	0.001 k	±(1.0% MÉ + 5W)
10.00 k... 99.99 k	0.01 k	±(1.0% MÉ + 50W)
Lakatfogó méréstartománya, 10A≤ FS ≤200A
0.00k... 99.99 k	0.01 k	±(1.0% MÉ + 50W)
100.0 k... 999.9 k	0.1 k	±(1.0% MÉ + 500W)
Lakatfogó méréstartománya, 200A≤ FS ≤1000A
0.0 k... 999.9 k	0.1 k	±(1.0% MÉ + 0.5kW)
1000 k... 9999 k	1 k	±(1.0% MÉ + 5kW)
Vmeas = mért feszültség

Teljesítmény / Energia (Vmeas>200 V, PF=1)

Tartomány [W] [Wh]	Felbontás [W] [Wh]	Pontosság
Lakatfogó méréstartománya, 1A≤ FS ≤10A
0.000 k... 9.999 k	0.001 k	±(0.7% MÉ + 3W/Wh)
10.00 k... 99.99 k	0.01 k	±(0.7% MÉ + 30W/Wh)
Lakatfogó méréstartománya, 10A≤ FS ≤200A
0.00k... 99.99 k	0.01 k	±(0.7% MÉ + 30W/Wh)
100.0 k... 999.9 k	0.1 k	±(0.7% MÉ + 300W/Wh)
Lakatfogó méréstartománya, 200A≤ FS ≤1000A
0.0 k... 999.9 k	0.1 k	±(0.7% MÉ + 0.3kW/kWh)
1000 k... 9999 k	1 k	±(0.7% MÉ + 3kW/kWh)
Vmeas = mért feszültség

Frekvencia

Tartomány [Hz]	Felbontás [Hz]	Pontosság
42.5... 65.0	0.1	±(0.2% MÉ + 0.1Hz)

Harmonikusok (valós-idejű értékek csak a 32. harmonikusig)

Tartomány	Max. felbontás	Alappontosság
DC - 25.	0.3V / 0.1% FS Lakatfogó	±(5.0% MÉ + 2 digit)
26. - 33.		±(10% MÉ + 2 digit)
34. - 49.		±(15% MÉ + 2 digit)
Nullázott harmonikusok DC harmonikus: ha a DC érték <0.5% 1. harmonikus érték, vagy ha a DC érték <0,5%-a a lakatfogó méréstartomány végértékére vonatkoztatva 1. harmonikus: ha az 1. harmonikus érték <0,5% a lakatfogó méréstartományának végértékére vonatkoztatva 2. - 49. harmonikus: ha a 2. - 49. harmonikus értéke az 1. harmonikus <0.5%-nál, vagy <0.5% a lakatfogó méréstarto-mányának végértékére vonatkoztatva

ÁLTALÁNOS MŰSZAKI ADATOK

Elektromos rendszer

egyfázisú rendszer
3-fázisú rendszer semleges vezető nélkül
3-fázisú rendszer semleges vezetővel

Egyszerre gyűjtött adatok

Fázis-semleges és fázis-fázis feszültségek
Feszültség anomáliák (sags, swells, kimaradás)
Fázis-áramok, semleges vezető árama
Feszültség és áram harmonikusok (DC,1., 2., ... 49.)
Fázis és teljes valódi, meddő és látszólagos teljesítmény
Fázis és teljes teljesítmény tényező és cos ?
Fázis és teljes valódi energia (Class 2 EN61036), meddő energia (Class 3 IEC1268)
Minden csatornán beleértve a Powers, Pf, cos-fi és Harmonics are automatically managed as generated és consumed.
A gyűjtött paraméterek max. száma: 383
Feszültség anomáliák száma: max. 65530
Integrálási periódus: 5... 3600 sec
Adatgyűjtés hossza: >30 nap, 10 perces integrálási periódus mellett
Memória kapacitás: 8 Mbyte

Táplálás

Telepes táplálás: tölthető Li-ION telep, mérési idő egy töltéssel kb. 1 óra
Külső táplálás: 100 V... 415 V, 50/60 Hz

Kommunikációs interfész

PC (Windows), táblagép/okostelefon (iOS, Android): USB (csak PC) / WiFi

Mechanikai adatok

Méretek (hosszú*széles*magas): 245 x 210 x 110 mm
Súly: kb. 1.5 kg

Környezeti működési feltételek

Referencia hőmérséklet: 23°C ± 5°C
Működési hőmérséklet: 0... 40°C, ≤80% RH
Tárolási hőmérséklet: -10... 60°C, ≤80% RH

Teljesítmény és energiamérésre vonatkozó referencia előírások

Szolgáltatói feszültség: EN50160 (flicker és frekvencia analízis nélkül)
AC áramra vonatkozó valódi energia és sztatikus mérőórák: EN61036 (Class 2)
AC áramra vonatkozó meddő energia és sztatikus mérőórák: IEC1268 (Class 3)

Általánosan vonatkozó előírások/szabványok

Érintésvédelmi szabvány: IEC/EN61010-1
Egyéb szabványok, előírások: EMC 2004/108/CE Directive, CE jel, EN50160, IEC/EN 61010-032, IEC/EN61187, LVD 2006/95/CE Directive
Kettős szigetelés
szennyezési fokozat: 2
Mechanikai védelem: IP65 (tető lezárva)
Mérési kategória: CAT III 300VAC a földhöz képes, max. 460 V a bemenetek között
Használati magasság: max. 2000 m
