5000V-os analóg szigetelésvizsgáló, Metrawatt Metriso Prime

Szigetelési ellenállásmérés 1 TΩ-ig

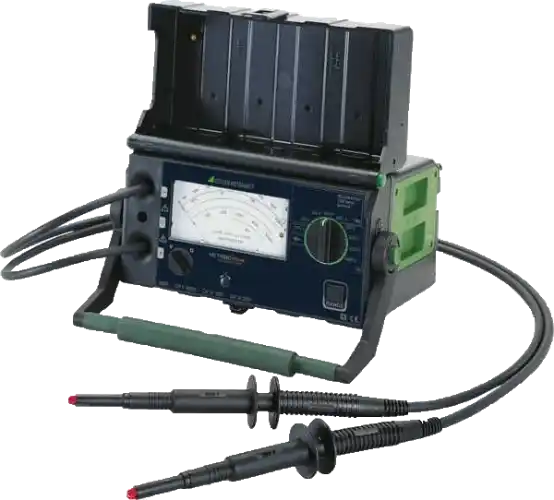

5000V-os szigetelésvizsgáló, Metrawatt Metriso Prime

A Metrawatt Metriso Prime szigetelésvizsgáló főbb jellemzői

  • Méréstartomány: 10 kΩ... 1 TΩ
  • Könnyen leolvasható logaritmikus skála
  • Mérőfeszültségek: 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V
  • Mérés 2000 V-ig DIN VDE 0413 szerint
  • Méréstartomány (1000 V): 100 kΩ... 100 MΩ
  • Feszültségmérés 2000 V-ig
  • Guard csatlakozó
  • 5 m-es hosszabbító kábel
  • Telepes, vagy kézi hajtású generátoros táplálás (opció)
Mérőfeszültségek 5000 V-ig

A készülék elektromos rendszerek, transzformátorok, elektromos gépek, kábelek és elektromos berendezések max. 5kV-al történő roncsolás-mentes szigetelésvizsgálatára alkalmas

Feszültségmérés 2000 V-ig

A készülékkel feszültség 2000 V-ig mérhető, így a szigetelésvizsgálat megkezdése előtt ellenőrizhető, hogy a mérendő objektum feszültség mentes-e.

Kapacitív objektumok kisütése mérés után

Kapacitív tulajdonságokkal rendelkező objektumok, pl. tekercsek, kábelek a mérés alatt feltöltődhetnek. A mérés végeztével a készülék a mért objektumon esetlegesen maradó töltést kisüti. A csökkenő feszültség értéke a kijelzőn követhető.

Mérés EN61557, 1 és 2 rész szerint (VDE0413)

A névleges mérőáram max. 1 mA a 100 V, 250 V, 500 V és 1000 V mérőfeszültségeknél.

Megerősített szigeteléssel rendelkező mérőkábelek

Részben biztonsági okokból, részben méréstechnikai megfontolásból a mérőkábelek fixen a műszerházba vannak rögzítve. Ez a csatlakozóból véletlenszerű kicsúszás problémáját, pl., mérés után a mért objektum kisütésénél megszünteti.

Jelzés segéd LED-ekkel

A mérést három LED könnyíti meg. A készülék automatikus méréshatár-váltással rendelkezik, és a skála mellett kigyulladó két piros LED jelzi, hogy melyik méréstartományban mér a műszer. A harmadik, zöld LED jelzi, hogy a telep feszültsége megfelelő-e a méréshez.

Vonatkozó ajánlások és szabványok

IEC 61010-1:2010, EN 61010-1:2011, VDE 0411-1:2011, IEC 61010-031: 2015,DIN EN 61010-031: 2016, VDE 0411-031:2016,EC 61010-2-030:2010, DIN EN 61010-2-030:2011,VDE 0411-2-030:2011,EC 61557, DIN EN 61557-1:2007/-2:2008,VDE 0413-1:2007/-2:2008, IEC 61326-1:2012, DIN EN 61326-1:2013,VDE 0843-20-1:2013,DIN EN 60529:2014,VDE 0470-1:2014

Méréstartományok
Szigetelési ellenállás mérése
Skála / szabvány Névleges / mérő-feszültség Un/UT Méréstartomány Saját hiba
1. (VDE0413) 100 / 250 / 500 / 1000 V 100 kΩ... 100 MΩ ±2.5%
2 100/1500 V 10 kΩ... 1 TΩ ±5%
250/2000 V
500/2500 V
1000/5000 V
  • Rövidrezárási áram: 1.3 mA
  • Válaszidő: < 100 GΩ: <3s; >100GΩ: <8s. Érvényes a mérőfeszültségre és a méréstartományokra is
AC és DC feszültség mérése
  • Méréstartomány: 0 ... 2000 V
  • Saját hiba: ±5%, a skálahosszra vonatkoztatva
  • Frekvencia: 15 ... 500 Hz
  • Bemeneti ellenállás: 5 MΩ
  • Max. megengedett bemenő feszültség: 2200 VAC/DC, max. 10 s
Kijelző műszer
  • Mérőmű: magmágneses forgótekercses mérőmű
  • Skálahossz: 111.5 mm (leghosszabb)
Táplálás
  • Hagyományos vagy tölthető telepek: 6 db. 1.5 V telep, IECR20 (6 x D-méret)
  • Működési sáv: 6V... 10 V
  • Telep élettartam: 7500 mérés 1000 V-os mérőfeszültséggel 1 Mohm mérésekor, 15 000 mérés 500 V-os mérőfeszültséggel 500 kOhm mérésekor, 5 sec. mérések – 25 sec. szünettel
  • Telep töltési ideje: 8-15 óra
  • Kézi-hajtású induktor (opcionális)
    • 2 - 3 ford./perc sebesség normál erőkifejtéssel. Az Ω-LED jelzi, hogy az induktor megfelelő sebességgel forog-e, azaz, hogy a mért érték helyes-e
    • Névleges feszültség: 7.5 V (kb. 2.5 ford./perc esetén)
    • Névleges teljesítmény: 4W (kb. 2.5 ford./perc esetén)
Környezeti feltételek
  • Működési hőmérséklet: 0... +40 °C
  • Tárolási hőmérséklet: -20... +60 °C (telepek nélkül) max. 75% RH, kondenzáció nélkül
  • Működési magasság: max. 2000 m
Érintésvédelem
  • Védelmi osztály: II
  • Vizsgáló feszültség: 8.5 kV AC
  • Mérési kategória: 1000 V CAT II, 600 V CAT III, 300 V CAT IV
  • Névleges feszültség: 1000 V
  • Kapocsfeszültség: 5000 V
  • Szennyezési fokozat: 2
Elektromágneses kompatibilitás (EMC)
  • Emisszió: IEC/EN61326-1 szerint
  • Immunitás: IEC/EN61326/A1 szerint
Mechanikai kivitel
  • Méretek: 290 mm (széles) x 250 mm (mély) x 140 mm (magas)
  • Súly: 3.4 kg telepekkel
  • Védettség: IP52

Készülékkel szállított tartozékok

METRISO PRIME telepes táplálással

Nagyfeszültségű szigetelésvizsgáló beépített kábelekkel és mérőtapogatókkal

  • 2 krokodilcsipesz (5kV-os kivitel)
  • 1 dugaszolható telepegység telepekkel
  • 1 hordszíj
  • 1 használati utasítás
METRISO PRIME kézi hajtású induktorral

Nagyfeszültségű szigetelésvizsgáló beépített kábelekkel és mérőtapogatókkal

  • 2 krokodilcsipesz (5kV-os kivitel)
  • 1 kézi-hajtású induktor
  • 1 hordszíj
  • 1 használati utasítás

Külön rendelhető tartozékok

Metrawatt kézi hajtású induktor
Kézi-hajtású induktor utólagos beépítésre is

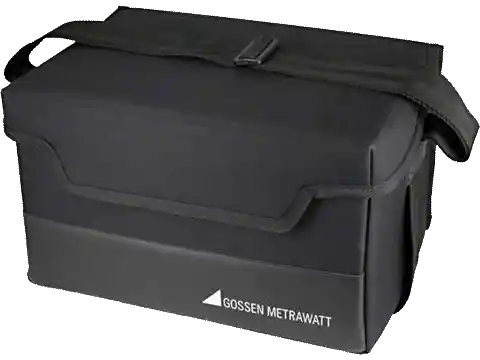

Hordtáska, F2000
Hordtáska, F2000
ISO Kalibrator 1

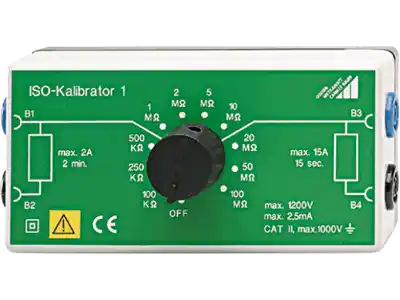

ISO Kalibrator 1, nagyfeszültségű ellenállás kalibrátor
Rendelés adatok
Megnevezés Típus Rendelési szám
Nagyfeszültségű szigetelésvizsgáló telepes működéssel METRISO PRIME M550T
Nagyfeszültségű szigetelésvizsgáló kézi induktorral METRISO PRIME M550U
Univerzális hordtáska (német adatlappal) F2000 Z700D
2 db. krokodil-csipesz 100 V CAT III / 5000 V CAT I, 16 A KY 5000A Z580B

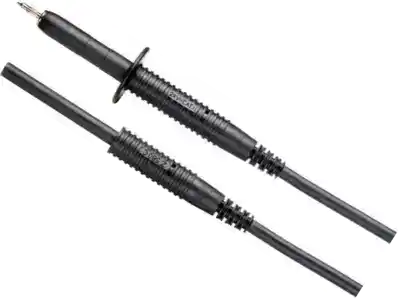

Gard kábel dugasszal és krokodil-csipeszekkel Guard5000A Z580C

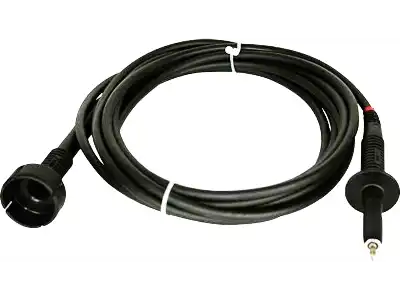

5 m-es hosszabbító kábel Leadex 5000 Z580D
Kézi-hajtású induktor METRISO PRIME-hoz Z580A Z580A
Készlet: METRISO PRIME telepes, F2000, KY 5000A és 5000A Guard kábel METRISO PRIME készlet M550T
Készlet: METRISO PRIME kézi generátoros, F2000, KY 5000A és 5000A Guard kábel METRISO PRIME készlet M550U
Kalibráló adapter 1000 V-ig ISO-Kalibrator1 M662A
