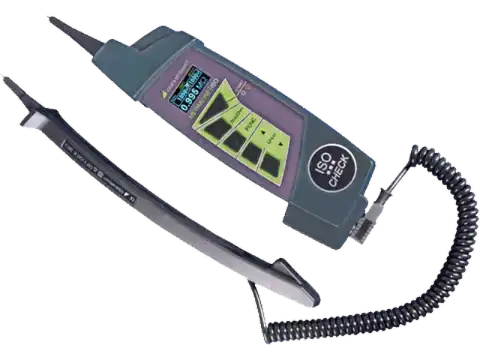

Metrawatt 1000V-os szigetelésvizsgáló, IsoCheck


Metrawatt 1000V-os dszigetlésvizsgáló, ISOCheck
  • Szigetelésvizsgálat 50... 1000 V feszültséggel
  • Feszültségmérés 600 V-ig
  • Túlfeszültség védelmi eszközök mérése 50... 1000 V feszültséggel
  • A leggyakrabban használt varisztorok megjelenítése a képernyőn
  • Digitális kijelzés háttérvilágított OLED kijelző
  • Veszélyes érintési feszültség kijelzése
  • A mérési pontot megvilágító LED
  • Szabadalmaztatott biztonsági mérőcsúcsok
  • Kompakt, robosztus kivitel
  • Terepi és laboratóriumi mérésekhez egyaránt használható
  • Feszültségmentesség ellenőrzése
Szigetelésvizsgálat
Névleges tartományok EN 61557-2 szerint: 0.100 MΩ - Rmax*
Tartomány Felbontás Saját bizonytalanság Mérési bizonytalanság
0.100... 9.999 MΩ 0.001 MΩ (2% MÉ + 10 d) (3% MÉ + 20 d)
10.00... 99.99 MΩ 0.01 MΩ (2% MÉ + 10 d) (3% MÉ + 20 d)
100.0... 999.9 MΩ 0.1 MΩ (2% MÉ + 10 d) (3% MÉ + 20 d)
1.000 GΩ... Rmax* 0.001 GΩ (4% MÉ + 15 d) (5% MÉ + 25 d)
  • * Az Rmax értéke a választott mérőfeszültségtől függ:
    • Névleges érték 50... 99 V-nál: Rmax = 1.999 GΩ
    • Névleges érték 100... 249 V-nál: Rmax = 3.999 GΩ
    • Névleges érték 250... 1000 V-nál: Rmax = 9.999 GΩ
  • Névleges mérőfeszültség: 50... 1000 V, 1 V-os lépésekben állítható
  • Mérőfeszültség: a névleges mérőfeszültség -0%/+10%-a
  • Névleges mérőáram: >1 mA (ahol Umes > Unom)
  • Rövidre-zárási áram: ≤3 mA
  • A mért objektum kisütése
  • Mérések száma (új alkáli telepekkel): kb. 250
Túlfeszültség védelmi eszközök mérése
Tartomány Felbontás Saját bizonytalanság Mérési bizonytalanság
40... 1050 V 1 V (2% MÉ + 2 d) (3% MÉ + 3 d)
Mérési elv: emelkedő DC feszültséggel az u. n. milliamperes pontig
DC és AC feszültség mérése (frekvencia tartomány: 45... 60 Hz)
Tartomány Felbontás Saját bizonytalanság Mérési bizonytalanság
0... 600 V 1 V (2% MÉ + 2 d) (3% MÉ + 3 d)
    Megjegyzések
  1. Váltakozó feszültségnél TRMS mérés.
  2. MÉ=mért értékre vonatkoztatva
  3. d = digit (változás a kijelzés utolsó számjegyében)
Referencia feltételek
  • Hőmérséklet: 23 ±2°C
  • Relatív nedvesség: 40... 60% RH
  • Készülék helyzete: bármilyen
Általános műszaki adatok
Referencia feltételek
  • Hőmérséklet: 23 ±2°C
  • Relatív nedvesség: 40... 60% RH
  • Készülék helyzete: bármilyen
Környezeti feltételek
  • Működési hőmérséklet: 0... 40°C, max. 85% RH, lecsapódás nélkül
  • Tárolási hőmérséklet: -10... 70°C, max. 80% RH, lecsapódás nélkül
  • Készülék helyzete: bármilyen
Táplálás
  • Telep: 4 db. AAA (LR03), 1.5 V-os alkáli, vagy 1.2 V NIMH (min 750 mAh) telep
  • Mérések száma: 800 mAh telepekkel: kb. 1,000 mérés (500 V mérőfeszültség 500 k? ellenálláson)
Érintésvédelem
  • Mérési kategória: CAT III / 300 V vagy CAT II / 600 V
  • Szennyezési fokozat: 2
  • Védelmi osztály: II
  • Mechanikai védettség: IP 43
Elektromágneses kompatibilitás (EMC)
  • Interferencia emisszió: EN 61326-1:2006 class B szerint
  • Interferencia immunitás: EN 61326-1:2006 szerint
Mechanikai kivitel
  • Kijelző: OLED, többszínű, grafikus
  • Védettség: tokozás: IP 40 DIN VDE 0470 part 1/EN 60529 szerint
  • Méretek: kb. 260 x 70 x 40 mm
  • Súly: kb. 360 g telepekkel
Vonatkozó szabványok
  • IEC 61010-1/-031, DIN EN 61010-1/-031, VDE 0411-1/-031, IEC 61557-1/-DIN EN 61557-1/-2, VDE 0413-1/-2, IEC 61326-1, DIN EN 61326-1, DIN EN 60529, VDE 0470-1
Megnevezés Típus Rend. szám
Szigetelésvizsgáló METRALINE ISOCHECK M507C
Széles feszültségtartományban működő teleptöltő. Bemenet: 90... 265 V AC, kimenet: 9.5 V DC, 180 mA Z507A Z507A
4 tölthető telep (AAA) Z507B Z507B

Készülékkel szállítva

  • Hordtáska, CD ROM teljes és rövidített használati útmutatóval
  • Kalibrációs jegyzőkönyv
