Napelemes rendszer ellenőrző műszer, SOLAR I-Ve

I-V karakterisztika és hatásfok ellenőrző műszer, HTItalia SOLAR I-Ve

1- és 3-fázisú 1500V-os napelemes rendszer I-V karakterisztika ellenőrző és hatásfokmérő műszere, HTItalia SOLAR I-Ve

Modulok és sztringek I-V karakterisztikájának mérése 1500V/10A - 1000V/15A-ig

A HTItalia SOLAR I-Ve I-V karakterisztika és hatásfok ellenőrző készülék

1-fázisú (MPP300 tartozékkal 3-fázisú) napelemes rendszerek I-V karakterisztikájának felvételére, ill. a rendszer összes paramétereinek mérésére alkalmas. A SOLAR02 távmérő egységnek köszönhetően szimultán módon lehet ellenőrizni, hogy a rendszer kielégíti-e a referencia szabvány előírásait. A SOLAR02 egy adatgyűjtő, amely a napsugárzási és hőméréskelti adatokat gyűjti, és amelyet szinkronizálni lehet az éppen mérést végző SOLAR I-Ve készülékkel.
I-V karakterisztika mérésekor a SOLAR I-Ve I-V karakterisztika és hatásfok ellenőrző a benne tárolt modulok adatbázisát, amelyet a felhasználó bármikor frissíthet, használja a mért adatokkal történő összehasonlításhoz, ezzel lehetőséget adva annak kiértékelésére, hogy a modul, vagy sztring hatásfok paraméterei megfelelnek-e a gyártó által megadott paramétereknek. A modulok/sztringek kimeneti áramának és feszültségének 4-vezetékes módszerrel történik, amely lehetőséget ad a mérőkábelek meghosszabbítására anélkül, hogy azok ellenállása hatással lenne a mért értékekre. A mérés végén a kijelzőn megjelenő I- V karakterisztika gyors kiértékelést tesz lehetővé, hogy a panel megfelel-e a gyárilag megadott értékeknek.

SOLAR I-Ve
  • I-V görbe, egyszerű, gyors és könnyű mérés
  • Nincs szükség hátizsákra vagy laptopra
  • 128 pontos I-V görbe
  • 1500 V max. feszültség / 15A max. áram
  • VOC és ISC
  • Inverter hatásfok mérése
  • AutoSequence™ teszt
  • Belső modul-adatbázis
  • HTANALYSIS ™ APP
Inverter hatásfok mérés
  • AC oldal és DC oldal egyszerre
  • Feszültség és áram
  • Napsugárzás és modul hőmérséklet mérése
  • Teljesítmény veszteség mint eredmény
Érzékelők csatlakoztatása távolság korlátozás nélkül

Csatlakoztatható a napsugárzás és a hőmérséklet-érzékelő közvetlenül a készülékhez, de távmérshez csak a Solar02 táv-egységre van szükség, amit a készülékkel párosítva akár 1 km-rel is el lehet távolodni a mérési helytől. A készülékhez való visszatéréskor a Solar02 az érzékelők által közben mért és összegyűjtött adatokat továbbítja az I-Ve készülékbe.

HTANALYSIS™, HTCLOUD™ és TOPVIEW.

A mérések a HTCLOUD™ segítségével számítógépre továbbíthatók. Ehhez csak az okostelefonon / táblagépen a telepített HTANALYSIS™ alkalmazást megnyitva, WiFi-n keresztül csatlakozzon az I-Ve készülékhez. Néhány mozdulattal feltölthetők az adatok a HTCLOUD™-ra, és valós időben tekinthetők meg / tölthetők le a mérési eredmények a sámítógépre a készülékkel szállított TOPVIEW szoftverrel.

Modul-adatbázis, a felhőtől az I-V görbe nyomon követéséig

Csatlakozzon a készülékhez WiFi-n keresztül táblagépével vagy okostelefonjával és kezelje a modulokat az I-Ve készülékben. Felvehet új modulokat, módosíthatja vagy törölheti a készülékben tárolt modulokat. Mindezek a funkciók a TOPVIEW (mellékelve) PC szoftverrel is elérhetők.

AutoSequence™. Sztringek ellenőrzése a kábelek leválasztása nélkül

Nyissa ki a biztosíték szekrényt és kezdje az I-V görbe mérését sztringenként, minden egyes mérés (mérés + adatmentés) csak 15 másodpercet vesz igénybe és legfeljebb 1 ember szükséges hozzá. A Solar I-Ve automatikusan mérni kezdi az I-V görbét, amikor a mérőkábel megérinti a pozitív és negatív pólust. A méréshez csak a KITKELVIN mérőkábelre van szükség.

EGYFÁZISÚ NAPELEMES RENDSZER ELLENŐRZÉSE
DC Feszültség
DC Feszültség
  • Tartomány / felbontás
    • 15.0... 99.9 V / 0.1 V
    • 100.0... 1499.9 /0.1 V
  • Pontosság: ±(0.5% MÉ + 2 digit) (Az I-V karakterisztika és az Rs mérés VDC >15V-nál indul és a pontosság VDC >20V esetére vonatkozik)
AC TRMS Feszültség
  • Tartomány / Felbontás
    • 50.0... 265.0 / 0,1 V
    • Pontosság: ±(0.5% MÉ ± 2 digit)
  • Max csúcstényező: 1.5
DC Áram (külső lakatfogóval)
  • Tartomány / Felbontás
    • -1100... -5 / 0,1 mV
    • 5... 1100 / 0,1 mV
  • Pontosság: ±(0.5% MÉ + 0.6 mV)
  • Az áram értékének kijelzése mindig pozitív előjelű
  • Ha az áramhoz tartozó feszültség <5mV a kijelzés nulla
AC TRMS Áram (külső lakatfogóval)
  • Tartomány / Felbontás
    1... 1200 / 0,1 mV
  • Frekvencia: 47.5... 63.0 Hz
  • Pontosság: ±(0.5% MÉ + 0.6 mV)
  • Max csúcstényező: 2.0 ; Ha az áramhoz tartozó feszültség <5mV a kijelzés nulla
DC/AC lakatfogó
  • Tartomány / Felbontás
  • 1< FS ≤ 10 / 0.001 A
    Min. kijelzett érték DC/AC: 0.05 / 0.01 A
  • 10< FS ≤ 100 / 0.01 A
    Min. kijelzett érték DC/AC: 0.5 / 0.1 A
  • 100< FS ≤ 1000 / 0.1 A
    Min. kijelzett érték (A) DC/AC:/ 1 A
DC (Vmeas > 150V) és AC egyfázisú teljesítmény (PF = 1, Vmeas > 200V)
FS lakatfogó: 1< FS ≤ 10 A
  • Tartomány / felbontás:
    • 0.000... 9.999 /0.001 kW
    • 10.00... 99.99 / 0.01 kW
  • Pontosság: ±(0.7% MÉ ±3 digit) (Imeas < 10% FS)
FS lakatfogó: 10< FS ≤ 100
  • Tartomány / felbontás:
    • 0.000... 9.999 /0.001 kW
    • 10.00... 99.99 / 0.01 kW
    • 100.0... 999.9 / 0.1 kW
  • Pontosság: ±0.7% MÉ (Imeas >10%FS)
FS lakatfogó: 100< FS ≤1000
  • Tartomány / felbontás:
    • 0.00... 99.99 / 0.01 kW
    • 100.0... 999.9 / 0.1 kW
    • 1000... 9999 / 1 kW
  • Pontosság: ±0.7% MÉ (Imeas >10%FS)
Vmeas = a mért teljesítményhez tartozó feszültség
Frekvencia
  • Tartomány / Felbontás
    47.5... 63.0 Hz / 0,1 Hz
  • Pontosság: ±(0.2% MÉ ±1 digit)
Napsugárzás-mérés (referencia cellával)
  • Tartomány / Felbontás
    1.0... 65.0 / 0,1 mV
  • Pontosság: ±(1.0% MÉ ± 5 digit)
Hőmérsékletmérés (PT1000 külső érzékelővel)
  • Tartomány / Felbontás
    -20.0... 100.0 / 0,1°C
  • Pontosság: ±(1.0% MÉ ±1°C)
I-V GÖRBE és IVCK MÉRÉSE
I-V, IVCK: VDC Feszültség @ OPC
  • Tartomány * / Felbontás
    15.0... 99.9 / 0,1 V
    >100.0... 1499.9 / 0,3 V
  • Pontosság * : ±(0.5% MÉ ±2 digit)
(*) Az I-V görbe mérése VDC > 15V-nál indul és a ponrtosság VDC >20V-ra van megadva
I-V, IVCK: IDC Áram @ OPC
  • Tartomány * / Felbontás
    0.10... 15.00 / 0,1 A
  • Pontosság: ±(1.0% MÉ ±2 digit)
(*) Max. megengedett áram= 15A Voc<1000V-nál; Max. megengedett áram= 10A Voc>1000V-nál
I-V: DC Teljesítmény @ OPC (Vmpp >30V, Impp >2A)
  • Tartomány * / Felbontás
    50... 99999 / 1 W
  • Pontosság: ±(1.0% MÉ ±6 digit)
Vmpp = Max. feszültség, Impp = Max áram
(*) A max. mérhető teljesítmény magában foglalja az FF értékét (~ 0.7) -> Pmax = 1000V x 15A x 0.7 = 10500W Pmax = 1500V x 15A x 0.7 = 10500W
I-V, IVCK: VDC Feszültség (@ STC)
  • Tartomány / Felbontás
    5.0... 999.9 / 0,1 V
  • Pontosság *,** : ±(4.0% Mɱ2 digit)
I-V: IDC Áram(@ STC)
  • Tartomány / Felbontás
    0.10... 99.00 / 0,1 A
  • Pontosság ** : ±(4.0% MÉ+2 digit)
I-V: DC Teljesítmény @ STC (Vmpp >30V, Impp >2A
  • Tartomány *,** / Felbontás
    50... 99999 / 1 W
  • Pontosság ** : ±(5.0% MÉ+1 digit)
Vmpp = Maximum feszültség, Impp = Maximum áram
(*) A mérés VDC > 15V-nál indul és a ponrtosság VDC >20V-ra van megadva
(**) Mérési feltételek:
  • állandó napsugárzás >700W/m2 , spektrum AM 1.5, beesési szög a függőlegeshez képest <±25°, Cella hőmér-séklet [15..65°C]
  • a pontosság magában foglalja a napsugárzás érzékelő és a mérőáramkör hibáját is.
Napsugárzás (referencia cellával)
  • Tartomány / Felbontás
    1.0... 100.0 / 0,1 mV
  • Pontosság: ±(1.0% Mɱ5 digit)
Modul hőmérséklet ( PT1000 külső érzékelővel)
  • Tartomány / Felbontás
    -20.0... 100.0 / 0,1 °C
  • Pontosság: ±(1.0% MÉ ±1°C)
ÁLTALÁNOS MŰSZAKI ADATOK
Kijelzés és memória:
  • Kijelző: 128x128 pixel egyedi, háttér-világítottt LCD
  • Memória: 256 kB
  • Mentett adatok: max 99 komplett mérés, 249 karakterisztika (I-V karakterisztika felvétel), 999 IVCK
Táplálás:
  • Telepek: 6x1.5V alkáli telep AA, LR06
  • Telep élettartam > karakterisztika (I-V karakterisztika felvétel), 999 IVCK, kb. 120 óra
  • SOLAR-02 táplálása: 4x1.5V alkáli telep AAA LR03
  • SOLAR-02 max adatgyűjtési idő (@ IP=5s): kb. 1.5 óra
  • Automatikus kikapcsolás: kb. 5 perc
Kimeneti interfész
  • PC kommunikációs port: optikai/USB és WiFi
  • Interfész a SOLAR-02-höz: vezeték nélküli RF kommunikáció (max távolság 1 m)
Mechanikai adatok
  • Méretek (hossz x szélesség x mélység): 235 x 165 x 75mm
  • Súly, telepekkel: 1.2kg
Környezeti feltételek
  • Referencia hőmérséklet: 23°C ± 5°C
  • Működési hőmérséklet: 0... 40°C
  • Működési légnedvesség: <80% RH
  • Tárolási hőmérséklet (telepek nélkül): -10... 60°C
  • Tárolási légnedvesség: <80% HR
Vonatkozó szabványok, előírások
  • Érintésvédelem: IEC/EN61010-1
  • EMC: IEC/EN61326-1
  • Tartozékok érintésvédelme: IEC/EN61010-031
  • I-V karakterisztika mérés: IEC/EN60891 (I-V karakterisztika) IEC/EN60904-5 (hőmérséklet)
  • Kettős szigetelés
  • Szennyezési fokozat: 2
  • Túlfeszültség kategória: CAT II 1000V DC, CAT III 300V AC a földhöz képest max. 1500V a P1, P2, C1, c2 bemenetek között
  • Használati magasság: 2000 m

A készülék megfelel az European Low Voltage Directives 2014/35/EU (LVD) és EMC 2014/30/EU előírásoknak és kielégíti a 2011/65/EU (RoHS) direktíva és 2012/19/EU (WEEE) direktíva előírásait.

Készülékkel szállított tartozékok

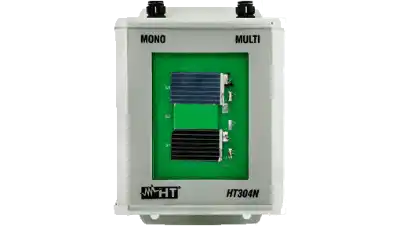

HT304, referencia cella
ht304

Referencia cella napsugárzás méréshez

  • Tartomány: 50 ÷ 1400W / m2
  • Pontosság: ±3,0% MÉ
  • Mono- / polikristály cella
  • Védettség: IP65
  • Méret: 120*85*40mm
  • Kimeneti csatlakozó: BINDER

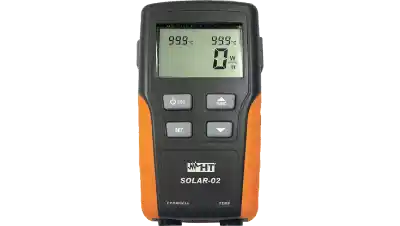

Napsugárzásmérő, SOLAR-02
Solar-02

Távmérő egység

  • Tartomány: 0÷1400 W/m2
  • Pontosság: ± 1.0% MÉ
  • Belső memória: kb. 1.5 óra (@ PI master = 5 s)
  • Védettség: IP65
  • Méretek: 120x65x35 mm
  • Bemeneti csatlakozó(k): Hypertac
AC lakatfogó adapter, HT4005K
ht4005k
  • Tartomány: 0,1 ÷ 200A
  • Pontosság: ± 0,5% MÉ
  • Pofanyílás: 40 mm
  • Kimeneti csatlakozó: Hypertac
  • CAT III 600V

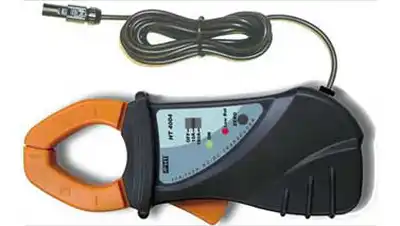

AC/DC lakatfogó adapter, HT4004
ht4004
  • Tartomány: 10A / 100A
  • Pontosság: ±1,0% MÉ
  • Pofanyílás: 32 mm
  • Kimeneti csatlakozó: Hypertac
  • CAT III 600V
kitgsc4
  • 20A / 1000V
  • Kábelhossz: 2 m
  • Krokodil csipesz max. nyílása: 2,3 cm
  • Banán átmérő: 4mm
  • CAT III 1000V
Hordszíj, SP-5100

SP-5100
hordszíj nyakba akasztáshoz

MCR800, kértyolvasó
KITPVMC3

Adapter kábelkészlet, banándugó-MC3 apa/anya.
Az adapterpár lehetővé teszi az I-400w, I-V500w és Solar I-Vekészülkek csatlakoztatását MC3 csatlakozókkal rendelkező napelem panelekhez

MCR800, kértyolvasó
KITPVMC4

Adapter kábelkészlet, banándugó-MC4 apa/anya.
Az adapterpár lehetővé teszi az I-400w, I-V500w és Solar I-Vekészülkek csatlakoztatását MC4 csatlakozókkal rendelkező napelem panelekhez

MCR800, kértyolvasó
M304

Dőlésszög-mérő

TOPVIEW2006: PC szoftver + USB kábel
TOPVIEW2006

PC szoftver + USB kábel
Windows XP. 7/8/10

  • Többnyelvű (magyar is) jegyzőkönyv készítő szoftver USB kábellel
  • Kábelhossz: 1.5 m
  • Kommunikációs kábel: USB
  • Kompatibilitás: Windows XP-7-8-10 (32/64 bit)
Kemény hordtáska, VA500
va500

Ideális keméyn hordtáska víz, por és durva környezeti hatások ellen. A készüléken kívül az összes tartozéknak is helyet biztosít.

Hőmérséklet érzékelő, PT300N
PT300N

Hőmérséklet érzékelő, Pt100

  • Érzékelő típusa: Pt100
  • Méréstartomány: -50... 105°C
  • Kábelhossz: 1,5 m
  • Kimeneti csatlakozó: Hypertac
  • Pontosság: class B (IEC751 szerint)
íHasználati útmutató

Használati útmutató

Kalibrációs jegyzőkönyv

Kalibrációs jegyzőkönyv

Külön rendelhető tartozékok

HT96U lakatfogó
HT96U
  • Méréstartomány: 1mA... 1000A
  • pontosság: ±1.0%
  • CAT III 600V
  • Pofanyílás: 54mm
  • Csatlakozó: Hypertac
HT97U AC lakatfogó
HT97U
  • Méréstartomány: 0.1... 1000A
  • Pontosság: ± 1.0%
  • CAT III 600V
  • Befogható kábel: 54mm
  • Kimeneti csatlakozó: Hypertac
DC lakatfogó adapter, HT98U
ht98u
  • Méréstartomány: 1 ÷ 1000A
  • Pontosság: ±1,0% MÉ
  • CAT III 600V
  • Pofanyílás: 52 mm
  • Kimeneti csatlakozó: Hypertac
HP30C2, AC lakatfogó
HP30C2
  • Méréshatárok: 200 / 2000A
  • Méréstartomány: 0,1A ÷ 2000A
  • Pontosság: ±0,5%
  •  CAT III 600V
  • Pofanyílás: 70mm
  • Kimeneti csatlakozó: Hypertac
AC lakatfogó adapter, HP30C3
HP30C3
  • Méréstartomány: 0,1 ÷ 1000A
  • Pontosság: ±1,0% MÉ
  • CAT III 600V
  • Pofanyílás: 54 mm
  • Kimeneti csatlakozó: Hypertac
AC lakatfogó adapter, HT4005N
ht4005n
  • Méréstartomány: 0,005A ÷ 100A
  • Pontosság: ±1% MÉ
  • Pofanyílás:: 20 mm
  • Kimeneti csatlakozó: Hypertac
DC lakatfogó adapter, HP30D1
HP30D1
  • Méréstartomány: 10 ÷ 1000A
  • Pontosság: ±1,5% MÉ
  • CAT III 600V
  • Pofanyílás: 83 mm
  • Kimeneti csatlakozó: Hypertac
606-iecn

Mágneses csatlakozó hüvely

  • 4A / 1000V
  • Mágneses csúcs hossza: 3,5 cm
  • Banán átmérő: 4mm
  • CAT IV 600V / III 1000V
I-V karakterisztika ellenőrző és IVck teszter, MPP300
MPP300

I-V karakterisztika és IVck teszter

  • 3-sztringes rendszerek analízise
  • SOLAR300N és SOLAR I-V kompatibilis
  • Beépített tölthető telep
kitpvext25m

25m-es hosszabbító kábel I-V, ISC és VOC méréshez

  • 20A / 1000V
  • Hosszabbító kábel csatlakozók: 1066-IEC #
  • Banán átmérő: 4mm
  • CAT IV 600V / III 1000V

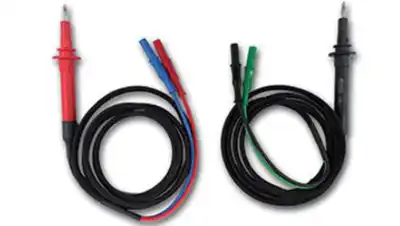

kitkelvin

Kelvin mérőkábelek

A SOLAR I-Ve, I-V500w és I-V400w készülékekkel AUTO módban használva, a kábelkészlet lehetővé teszi az I-V görbe gyors nyomon követését.

  • 15A / 1500V DC
  • Hüvellyel védett hegy
  • Kábelhossz: 1,5 m
  • Hegy hossza: 15 cm
  • Banán átmérő: 4mm (kék / piros és fekete / zöld)
  • CAT II 1000V AC / II 1500V DC
